Przepalony bezpiecznik można rozpoznać po stopionym pasku metalowym.

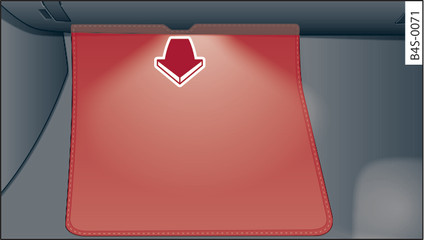

- Rys. 187Przestrzeń na nogi po stronie pasażera:
Poszczególne obwody prądowe zabezpieczone są bezpiecznikami topikowymi. Bezpieczniki znajdują w przestrzeni na nogi po stronie pasażera, pod pokrywą.
Bezpieczniki we wnętrzu samochodu
Wyłączyć zapłon i wszystkie odbiorniki elektryczne.
W poniższych tabelkach można znaleźć, który bezpiecznik należy do którego odbiornika link►.
Rozłożyć dywanik.
Zdjąć osłonę rys. 187►.
Wyciągnąć bezpiecznik.
Przepalony bezpiecznik wymienić na nowy tylko o tej samej mocy.
Ponownie zamontować osłonę.
Oznaczenie bezpieczników kolorami
Kolor | Natężenie prądu w amperach |
czarny | 1 |
różowy | 3 |
jasnobrązowy | 5 |
brązowy | 7,5 |
czerwony | 10 |
niebieski | 15 |
żółty | 20 |
biały lub bezbarwny | 25 |
zielony | 30 |
pomarańczowy | 40 |
UWAGA
Nie naprawiać bezpieczników i nigdy nie wymieniać spalonego bezpiecznika na inny bezpiecznik o wyższej liczbie amperów. W innych miejscach instalacji elektrycznej mogą wystąpić uszkodzenia - niebezpieczeństwo zapalenia się!
OSTROŻNIE
Jeżeli nowy bezpiecznik przepali się ponownie po krótkim czasie od zamontowania, instalację elektryczną należy niezwłocznie sprawdzić w specjalistycznym warsztacie.
Informacja
- Wolne miejsca bezpieczników nie są wymienione w poniższych tabelach.
- Niektóre elementy wyposażenia, pokazane w poniższych tabelach występują tylko w określonych wersjach samochodu, albo stanowią wyposażenie dodatkowe.
