Un fusibile bruciato si riconosce dai filamenti fusi.

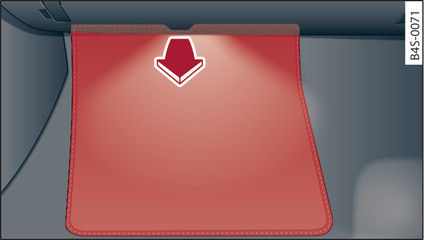

- Fig. 187Vano piedi sul lato del passeggero anteriore:
I singoli circuiti elettrici sono protetti da fusibili. I fusibili si trovano nel vano piedi del passeggero anteriore, protetti da una copertura.
Fusibili nell abitacolo
Spegnere il quadro strumenti e tutti gli utilizzatori.
Individuare nelle seguenti tabelle il fusibile relativo all utilizzatore link►.
Ripiegare all indietro il tappetino.
Rimuovere la copertura fig. 187►.
Estrarre il fusibile.
Sostituire il fusibile bruciato soltanto con uno di amperaggio uguale.
Riapplicare la copertura.
Colore dei fusibili
Colore | Intensità di corrente in ampere |
nero | 1 |
lilla | 3 |
marrone chiaro | 5 |
marrone | 7,5 |
rosso | 10 |
blu | 15 |
giallo | 20 |
bianco o chiaro | 25 |
verde | 30 |
arancione | 40 |
ATTENZIONE
Non effettuare riparazioni dei fusibili e non sostituire mai un fusibile bruciato con uno di amperaggio superiore. Si potrebbe danneggiare l impianto elettrico: pericolo di incendio!
ATTENZIONE
Se un fusibile appena sostituito si brucia dopo breve tempo, l impianto elettrico deve essere sottoposto al più presto a una verifica presso un officina specializzata.
Avvertenza
- Nelle tabelle che seguono non vengono prese in considerazione eventuali posizioni non occupate.
- Alcuni degli equipaggiamenti elencati nelle tabelle che seguono sono disponibili solo per determinati modelli o sono optional disponibili a richiesta.
