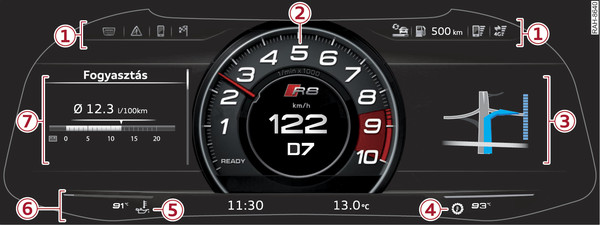

- 13. ábraA vezetőt tájékoztató rendszer elvi ábrázolása: sportos nézet
Mindig az elindulás előtt állítsa be a vezetőt tájékoztató rendszer kívánt nézetét, mivel néhány másodpercig a kijelző funkciója nem áll rendelkezésre.
Válassza ki az információs rendszerben: MENU gomb > Jármű > bal oldali vezérlőgomb >Layout
Válassza ki a kurzor mozgatásával (piros keret) a kívánt beállítást.
A vezetőt tájékoztató rendszer különböző elemeket jelez ki.
| -1- | A lenyíló menü területe |
| -2- | Fordulatszámmérő beleértve a digitális sebességmérőt és a kilométer-számlálókat |
| -3- | Mellékkijelzés (két részre osztva a kibővített nézetnél) |
| -4- | Sbességváltó olaj hőmérséklet kijelzés |
| -5- | Motorolaj-hőmérséklet kijelzés |
| -6- | Állapotjelző sor |
| -7- | Funkcióterület (balra eltolt központi terület) |
Egy 60 °C alatti motorolaj-hőmérsékletet a
jelképpel, azt követően három vonal „- - -“ és a °C mértékegység jelzi.
jelképpel, azt követően három vonal „- - -“ és a °C mértékegység jelzi.A motor elérte az üzemi hőmérsékletét, ha normál vezetési mód esetén a motorolaj-hőmérséklet 80 °C és 120 °C között van. Erős motorterhelés és magas külső hőmérsékletek esetén a motorolaj-hőmérséklet tovább emelkedhet. Ennek mindaddig nincs jelentősége, amíg a
Link► vagy
Link► ellenőrző lámpa nem villog a kijelzőben.
Link► vagy Link► ellenőrző lámpa nem villog a kijelzőben.Megjegyzés
- Pl. a hőmérséklet vagy a sebesség mértékegységei átállíthatók a információs rendszerben.
- Álló vagy nagyon alacsony sebességgel haladó járműnél a kijelzett hőmérséklet a motor kisugárzó hője miatt kissé magasabb lehet, mint a tényleges külső hőmérséklet.
- +5 °C alatti hőmérsékleteknél a hőmérséklet-kijelzés előtt egy jégkristály szimbólum látható ►.
