Reconocerá un fusible quemado porque la tira de metal está fundida.

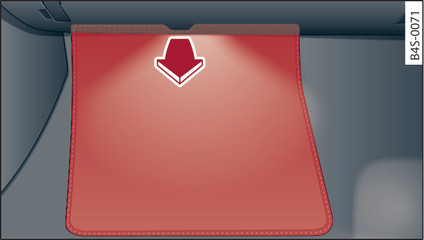

- Fig. 187Zona reposapiés del lado del acompañante:
Los circuitos de corriente van protegidos por fusibles. Los fusibles se encuentran en la zona reposapiés del lado del acompañante, detrás de una cubierta.
Fusibles en el habitáculo
Desconecte el encendido y todos los consumidores.
Localice en las tablas siguientes el fusible correspondiente al consumidor vínculo►.
Repliegue la alfombrilla.
Retire la cubierta fig. 187►.
Extraiga el fusible.
Sustituya el fusible fundido únicamente por otro de igual amperaje.
Vuelva a colocar la cubierta.
Color de los fusibles
Color | Amperaje en amperios |
Negro | 1 |
Lila | 3 |
Marrón claro | 5 |
Marrón | 7,5 |
Rojo | 10 |
Azul | 15 |
Amarillo | 20 |
Blanco o claro | 25 |
Verde | 30 |
Naranja | 40 |
ATENCIÓN
No repare los fusibles ni sustituya nunca un fusible fundido por otro de mayor amperaje. Se pueden producir daños en el sistema eléctrico. ¡Peligro de incendio!
CUIDADO
Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá que verificar el sistema eléctrico cuanto antes en un taller especializado.
Aviso
- Las posiciones que no están ocupadas por ningún fusible no aparecen en las siguientes tablas.
- Algunos de los equipamientos relacionados en las tablas siguientes pertenecen sólo a determinadas versiones del modelo o son equipamientos opcionales.
