Válido para: vehículos con gato

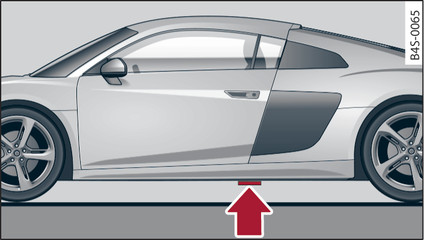

- Fig. 179Estribera: Punto de apoyo (ejemplo)

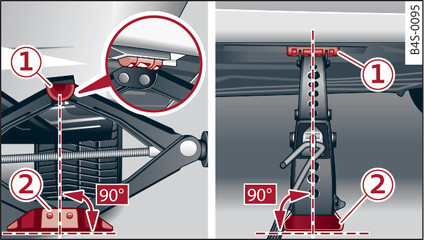

- Fig. 180Larguero inferior: Colocar el gato
El gato* (herramientas) se deberá colocar sobre una superficie que ofrezca un buen apoyo. Utilice en caso necesario una base amplia y estable. En el caso de firme liso (como, p. ej., baldosas), habría que colocar una base que no resbale (p. ej., una estera de goma) ►.
Busque el punto de apoyo en el larguero inferior que se encuentra en el lado de la rueda dañada fig. 179►.
Coloque el gato* por debajo del punto de apoyo situado en el larguero inferior y súbalo, girando la manivela, hasta que la parte cilíndrica -1- fig. 180► del mismo quede por debajo del alojamiento de material sintético previsto para ello.
Coloque el gato* de modo que la parte cilíndrica -1- del mismo coinicida en el alojamiento de material sintético situado en el larguero inferior y que la placa base -2- se apoye plana sobre el suelo. Al hacerlo, la placa base -2- debe encontrarse en posición vertical, debajo del punto de apoyo -1-.
Siga elevando el gato* hasta que la rueda se levante un poco del suelo.
- Asegúrese de que el gato* ha quedado en una posición estable. En caso de firme liso/blando el gato* puede resbalar/hundirse. ¡Peligro de lesiones!
- Eleve su vehículo únicamente con el gato* suministrado de fábrica. Su vehículo puede resbalar si utiliza gatos de otros automóviles. ¡Peligro de lesiones!
- Coloque el gato* únicamente en los puntos de apoyo previstos para ello en el larguero inferior y póngalo en posición. De lo contrario, el gato* puede resbalar si no está bien colocado en el vehículo. ¡Peligro de resultar herido!
- No arranque nunca el motor estando el vehículo elevado. ¡Peligro de lesiones!
- Si hay que realizar trabajos debajo del vehículo, éste se deberá asegurar utilizando caballetes adecuados. ¡Peligro de lesiones!
