Eine durchgebrannte Sicherung ist am durchgeschmolzenen Metallstreifen erkennbar.

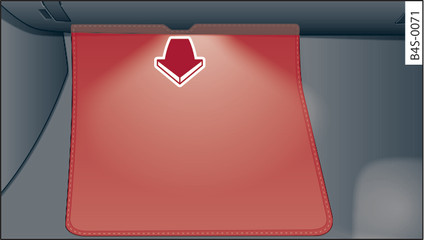

- Abb. 187 Fußraum Beifahrerseite:
Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die Sicherungen befinden sich im Fußraum der Beifahrerseite hinter einer Abdeckung.
Sicherungen im Innenraum
Schalten Sie die Zündung und alle Verbraucher aus.
Finden Sie in den folgenden Tabellen heraus, welche Sicherung zu dem Verbraucher gehört Link►.
Klappen Sie die Fußmatte zurück.
Entfernen Sie die Abdeckung Abb. 187►.
Ziehen Sie die Sicherung heraus.
Ersetzen Sie die durchgebrannte Sicherung nur durch eine Sicherung gleicher Stärke.
Setzen Sie die Abdeckung wieder ein.
Farbkennzeichnung der Sicherungen
Farbe | Stromstärke in Ampere |
schwarz | 1 |
lila | 3 |
hellbraun | 5 |
braun | 7,5 |
rot | 10 |
blau | 15 |
gelb | 20 |
weiß oder klar | 25 |
grün | 30 |
orange | 40 |
ACHTUNG
Reparieren Sie Sicherungen nicht und ersetzen Sie niemals eine durchgebrannte Sicherung durch eine Sicherung mit höherer Amperezahl. Es können Schäden an der elektrischen Anlage auftreten - Brandgefahr!
VORSICHT
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch, muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb überprüft werden.
Hinweis
- Nicht belegte Sicherungsplätze sind in den folgenden Tabellen nicht aufgeführt.
- Einige der in den folgenden Tabellen aufgeführten Ausstattungen gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.
