Gilt für: Fahrzeuge mit Wagenheber

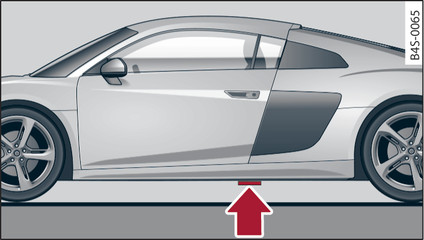

- Abb. 179 Schweller: Ansetzstelle (Beispiel)

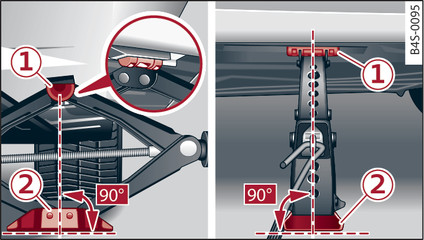

- Abb. 180 Unterholm: Wagenheber ansetzen
Stellen Sie den Wagenheber* (Bordwerkzeug) auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige, stabile Unterlage. Bei glattem Untergrund wie z. B. Fliesenboden sollten Sie eine rutschfeste Unterlage (z. B. eine Gummimatte) verwenden ►.
Suchen Sie den Aufnahmepunkt am Unterholm, der sich auf der Seite des defekten Rads befindet Abb. 179►.
Drehen Sie den Wagenheber* unter dem Aufnahmepunkt am Unterholm so weit hoch, bis seine Walze -1- Abb. 180► unter der vorgesehenen Kunststoffaufname steht.
Richten Sie den Wagenheber* so aus, dass seine Walze -1- in die dafür vorgesehene Kunststoffaufnahme am Unterholm greift und die Grundplatte -2- plan auf dem Boden aufliegt. Die Grundplatte -2- muss sich dabei senkrecht unter dem Aufnahmepunkt -1- befinden.
Drehen Sie den Wagenheber* weiter hoch bis das Rad etwas vom Boden abhebt.
- Stellen Sie sicher, dass der Wagenheber* stabil steht. Bei glattem/weichem Untergrund kann der Wagenheber* rutschen/einsinken - Verletzungsgefahr!
- Heben Sie Ihr Fahrzeug nur mit dem ab Werk mitgelieferten Wagenheber* an. Bei Wagenhebern anderer Fahrzeuge kann Ihr Fahrzeug abrutschen - Verletzungsgefahr!
- Setzen Sie den Wagenheber* nur an den vorgesehenen Aufnahmepunkten am Unterholm an und richten Sie ihn aus. Andernfalls kann der Wagenheber* bei nicht ausreichendem Halt am Fahrzeug abrutschen - Verletzungsgefahr!
- Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallgefahr!
- Stützen Sie das Fahrzeug sicher mit geeigneten Unterstellböcken ab, falls unter dem Fahrzeug gearbeitet werden muss - Verletzungsgefahr!
