Erimiş bir metal şerit, sigortanın yandığını gösterir.
-
- Şek. 350-A- Sürücü ayak bölümü (soldan direksiyon): ayak desteği, -B- ön yolcu ayak bölümü (soldan direksiyon): kapak

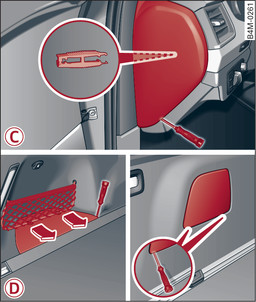

- Şek. 351-C- Sürücü tarafı cockpit (soldan/sağdan direksiyon): kapak, -D- bagaj sol: kapak (sağdaki kesit sadece Plug-in Hybrid tahrikte*)
Sigortalar ayak bölmesinde ayak desteğinin altında (soldan direksiyon) -A- Şek.350► veya bir kapağın arkasında (sağdan direksiyon) -B- bulunmaktadır. Diğer sigortalar sürücü mahallinin alın tarafında (sürücü tarafı) -C- Şek.351► ve bagajdaki sol kapağın arkasında -D- bulunmaktadır.
Kontağı ve tüm tüketicileri kapatın.
Aşağıdaki tabloda hangi sigortanın tüketici aksama ait olduğunu bulabilirsiniz.
Alet takımından tornavidayı ve değiştirilebilir tork takımını çıkarın Link►.
Ayak desteğini veya ilgili kapağı çıkartın.
Gerekirse, renkli plastik askıyı sigorta kutusundan dışarı çekin Şek.►. Bundan sonra plastik askı imha edilebilir.
Kapağın arka tarafındaki kıskacı alın -C-.
Sigortayı kıskaç ile dışarı çekin.
Yanmış sigortayı sadece aynı güçte bir sigorta ile değiştirin.
Ayak desteğini veya kapağı tekrar takın.
Sigortaların renkli kodlamaları
Renk | Akım gücü amper olarak |
siyah | 1 |
mor | 3 |
açık kahverengi | 5 |
kahverengi | 7,5 |
kırmızı | 10 |
mavi | 15 |
sarı | 20 |
beyaz veya şeffaf | 25 |
yeşil | 30 |
turuncu | 40 |
DİKKAT
Sigortaları onarmayın ve yanmış bir sigortayı asla daha yüksek Amper li bir sigorta ile değiştirmeyin. Elektrik sisteminde hasarlar ortaya çıkabilir -- Yangın tehlikesi!
ÖNEMLİ
Yeni takılan sigorta kısa bir süre sonra tekrar yanarsa, elektrik sistemi en kısa sürede Yetkili Servise kontrol ettirilmelidir.
Not
- Boş olan sigorta alanları aşağıdaki tabloda verilmemiştir.
- Aşağıdaki tablolarda gösterilen bazı donanımlar, sadece bazı modeller için geçerlidir veya ek donanımlardır.
