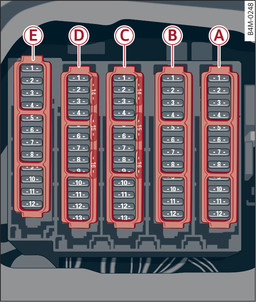

- Илл. 355 Левая часть багажника: блок предохранителей с пластмассовой скобой

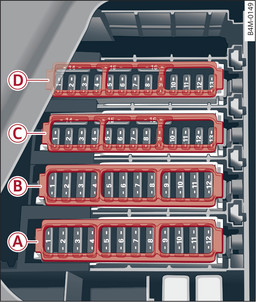

- Илл. 356 Левая сторона багажника: блок предохранителей с пластиковой скобой (подключаемый гибридный привод*)
Блок предохранителей -A- (черный цвет) | |
№ | Потребитель |
1 | Система управления температурой |
5 | Пневматическая подвеска |
6 | Автоматическая коробка передач |
8 | Система обогрева задних сидений |
9 | Задние фонари |
10 | Натяжители лент ремней безопасности слева |
11 | Система замков с центральным управлением; |
12 | Дверь багажника с электроприводом |
Блок предохранителей -B- (красный) | |
№ | Потребитель |
1 | Регулятор вентилятора, сзади |
2 | Усилитель звука |
3 | Обогрев AdBlue |
4 | Задняя панель управления кондиционера |
5 | Фаркоп (свет справа) |
6 | Тягово-сцепное устройство (поворотный двигатель) |
7 | Фаркоп |
8 | Фаркоп (свет слева) |
9 | Фаркоп (розетка) |
10 | Спортивный дифференциал |
11 | Обогрев AdBlue |
12 | Третий ряд сидений |
Блок предохранителей -C- (коричневый) | |
№ | Потребитель |
2 | Телефон |
3 | Регулировка поясничной опоры |
4 | Audi side assist |
5 | Развлекательная система для задних пассажиров |
6 | Система контроля давления воздуха в шинах |
8 | Радиоприемник автономного отопителя |
9 | Дисковод для компакт-/DVD-дисков |
10 | ТВ-тюнер |
12 | «HomeLink» |
13 | Видеокамера заднего вида, обзорные камеры |
14 | Фонари заднего света, справа |
16 | Натяжители лент ремней безопасности справа |
Блок предохранителей -D- (красный) | |
№ | Потребитель |
1 | Электромеханическая активная система стабилизации поперечной устойчивости |
2 | Высоковольтная батарея |
3 | Водяной насос высоковольтной батареи |
4 | Электродвигатель |
5 | Тормозная система |
7 | Стартер на 12 В |
8 | Компрессор кондиционера |
9 | 48-вольтовая аккумуляторная батарея |
10 | Высоковольтная батарея |
11 | Зарядное устройство |
14 | Система управления температурой |
Блок предохранителей -E- (коричневый цвет) | |
№ | Потребитель |
7 | Система обогрева передних сидений |
9 | Обогрев AdBlue |
10 | Система обогрева задних сидений |
12 | Обогрев AdBlue |
