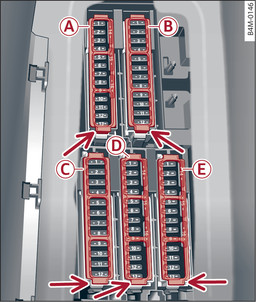

- Илл. 352 Пространство для ног водителя (левостороннее рулевое управление): блок предохранителей с пластмассовой скобой

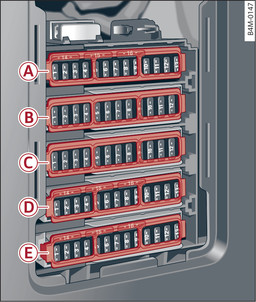

- Илл. 353 Пространство для ног переднего пассажира (правостороннее рулевое управление): блок предохранителей с пластмассовой скобой
Блок предохранителей -A- (коричневый) | |
№ | Потребитель |
2 | Расходомер массы воздуха, регулятор фаз газораспределения, насос охладителя наддувочного воздуха |
3 | Заслонки выхлопной трубы, форсунки, вход радиатора |
4 | Вакуумный насос, водяной насос системы нагрева, датчик сажевого фильтра, датчик биодизельного топлива |
5 | Датчик стоп-сигналов |
6 | Клапаны двигателя, регулятор фаз газораспределения |
7 | Лямбда-зонды, расходомер массы воздуха |
8 | Водяной насос, насос высокого давления, регулировочный клапан высокого давления, расходомер массы воздуха |
9 | Водяной насос системы нагрева |
10 | Датчик давления масла, датчик температуры масла |
11 | Датчик хода сцепления |
12 | Клапаны двигателя |
13 | Вентилятор системы охлаждения |
14 | Клапанные форсунки |
15 | Катушки зажигания |
16 | Топливный насос |
Блок предохранителей -B- (красный) | |
№ | Потребитель |
1 | Катушки зажигания |
2 | Клапаны двигателя |
4 | Развлекательная система для задних пассажиров |
5 | Подшипники двигателя |
7 | Щиток приборов |
8 | Климатическая установка (вентилятор) |
9 | Индивидуальный свет |
11 | Система управления температурой |
Блок предохранителей -C- (черный цвет) | |
№ | Потребитель |
1 | Система обогрева передних сидений |
2 | Стеклоочистители |
3 | Электроника фар слева |
4 | Панорамная стеклянная панель крыши |
5 | Блок управления левой передней дверью |
6 | Розетки |
7 | Блок управления правой задней дверью |
8 | Сцепление |
9 | Электроника фар справа |
10 | Система омывания стекол/система очистки фар |
11 | Блок управления задней левой дверью |
12 | Автономный отопитель |
Блок предохранителей -D- (коричневый) | |
№ | Потребитель |
1 | Вентиляция сидений, обогрев сидений, зеркало заднего вида, климатическая установка, задняя панель управления климатической установки |
2 | Gateway, климатическая установка |
3 | Резонатор/резонатор системы выпуска ОГ |
4 | Клапан системы прогрева коробки передач |
5 | Запуск двигателя |
7 | Активная педаль акселератора |
8 | Ассистент ночного видения, ионизатор, HomeLink, электромеханическая активная стабилизация поперечной устойчивости |
9 | «adaptive cruise control» |
11 | Видеокамера |
12 | Матричные светодиодные фары/правая светодиодная фара |
13 | Матричные светодиодные фары/левая светодиодная фара |
14 | Стеклоочиститель заднего стекла |
16 | Развлекательная система для задних пассажиров |
Держатель предохранителей -E- (красного цвета) | |
№ | Потребитель |
1 | Противоугонная сигнализация |
2 | Блок управления двигателя |
3 | Регулировка поясничной опоры |
4 | Передающий механизм автоматической коробки передач |
5 | звуковым сигналом |
6 | Электромеханический стояночный тормоз |
7 | Блок управления «Gateway» |
8 | Лампы в потолочной панели |
10 | Блок управления подушками безопасности |
11 | Система контроля курсовой устойчивости (ESC) |
12 | Диагностическая розетка, датчик света/дождя |
13 | Климатическая установка |
14 | Блок управления правой передней дверью |
15 | Компрессор кондиционера |
16 | Тормозная система |
