Перегоревший предохранитель можно распознать по расплавленной металлической пластинке.
-

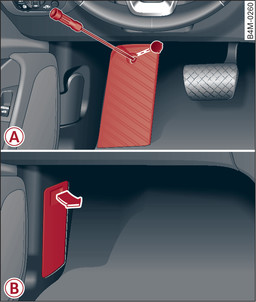

- Илл. 350 -A- Пространство для ног водителя (левовостороннее рулевое управление): опора для ноги, -B- пространство для ног переднего пассажира (правостороннее рулевое управление): крышка

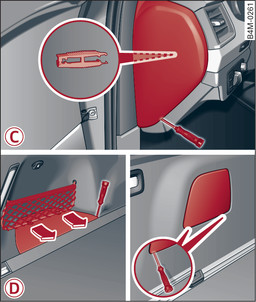

- Илл. 351 -C- Место водителя (левостороннее/правостороннее рулевое управление): крышка, -D- левая часть багажника: крышка (вырез справа только при подключаемом гибридном приводе*)
Предохранители расположены под опорой для ноги в пространстве для ног (левостороннее рулевое управление) -A-илл. 350► или под крышкой (правостороннее рулевое управление) -B-. Дополнительные предохранители расположены с торцевой стороны места водителя -C-илл. 351► и под левой крышкой в багажнике -D-.
Выключить зажигание и все потребители тока.
Определить на основе следующей таблицы соответствие предохранителя тому или иному потребителю тока.
Взять из комплекта инструмента отвертку и переставную насадку «Torx» ссылка►.
Снять опору для ноги или соответствующую крышку.
При необходимости, вынуть цветную пластмассовую скобу из блока предохранителей илл. ►. Пластмассовую скобу после этого можно отправить на утилизацию.
Снять зажим с обратной стороны крышки -C-.
Пинцетом вынуть перегоревший предохранитель.
Заменить перегоревший предохранитель новым, рассчитанным на такую же силу тока.
Установить опору для ноги или крышку на прежнее место.
Цветовая маркировка предохранителей
цвет | сила тока в амперах |
черный | 1 |
лиловый | 3 |
светло-коричневый | 5 |
коричневый | 7,5 |
красный | 10 |
синий | 15 |
желтый | 20 |
белый или прозрачный | 25 |
зелёный | 30 |
оранжевый | 40 |
ВНИМАНИЕ
Не ремонтировать предохранители и ни в коем случае не заменять перегоревший предохранитель предохранителем, рассчитанным на бóльшую силу тока. Это может привести к повреждениям в системе электрооборудования автомобиля – опасность возгорания!
ОСТОРОЖНО
При быстром перегорании нового предохранителя как можно скорее проверить на специализированном предприятии систему электрооборудования.
Примечание
- Пустые места для предохранителей не указываются в нижеприведенной таблице.
- Некоторые из приведенных в следующих таблицах приборов управления имеются только в определенных моделях или поставляются по заказу.
