Audi Q7 Пуск и движение Сиденья и ниши Багажник
Относится к автомобилям с такелажными петлями и грузоудерживающей сеткой
Грузоудерживающая сетка препятствует смещению легкого груза.

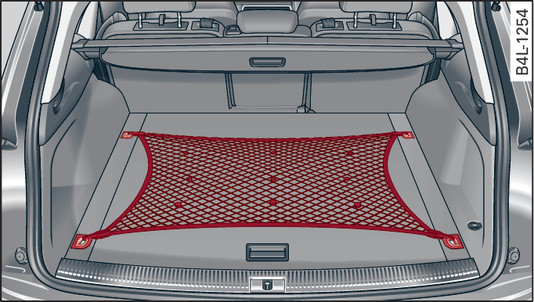

Илл. 78 Багажник: натянутая грузоудерживающая сетка
Илл. 78 Багажник: натянутая грузоудерживающая сетка

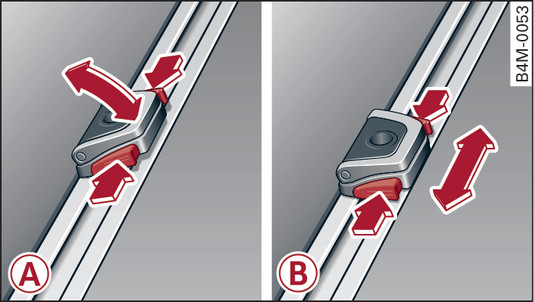

Илл. 79 Багажник: смещение такелажных петель*
Илл. 79 Багажник: смещение такелажных петель*
Фиксированные такелажные петли
Закрепить крюки грузоудерживающей сетки в такелажных петлях илл. 78.
Установка/снятие смещаемых такелажных петель*
Для монтажа такелажных петель нажать сбоку обе кнопки и установить петли на шину -A-илл. 79.
Для демонтажа такелажных петель нажать сбоку обе кнопки и снять петли с шины.
Для закрепления грузоудерживающей сетки открыть зажим такелажных петель по направлению вверх.
Закрепить крюки грузоудерживающей сетки в такелажных петлях.
Перемещение смещаемых такелажных петель*
Чтобы переместить такелажные петли, нажать сбоку обе кнопки и сдвинуть петли в нужное положение -B-илл. 79.
