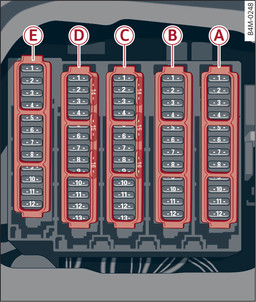

- Fig. 355Lado esquerdo da bagageira: porta-fusíveis com patilha de plástico

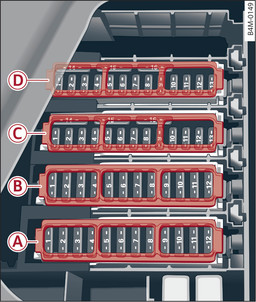

- Fig. 356Lado esquerdo da bagageira: Porta-fusíveis com arco de plástico (motor híbrido plug-in*)
Porta-fusíveis -A- (preto) | |
N.º | Consumidor |
1 | Termogestão |
5 | Suspensão pneumática |
6 | Caixa de velocidades automática |
8 | Aquecimento dos bancos traseiros |
9 | Farolins traseiros |
10 | Pré-tensor do cinto de segurança esquerdo |
11 | Fecho centralizado |
12 | Tampa elétrica da bagageira |
Porta-fusíveis -B- (vermelho) | |
N.º | Consumidor |
1 | Regulador do ventilador, atrás |
2 | Amplificador de som |
3 | Aquecimento AdBlue |
4 | Comando ar condicionado atrás |
5 | Aparelho de engate de reboque (luz do lado direito) |
6 | Dispositivo de engate de reboque (motor de rotação) |
7 | Dispositivo de engate de reboque |
8 | Dispositivo de engate de reboque (luz do lado esquerdo) |
9 | Dispositivo de engate de reboque (tomada) |
10 | Diferencial desportivo |
11 | Aquecimento AdBlue |
12 | Terceira fila de bancos |
Porta-fusíveis -C- (castanho) | |
N.º | Consumidor |
2 | Telemóvel |
3 | Apoio lombar |
4 | Audi side assist |
5 | Rear Seat Entertainment |
6 | Sistema de controle da pressão dos pneus |
8 | Recetor de rádio-frequência aquecimento estacionário |
9 | Drive de CD/DVD |
10 | Sintonizador de TV |
12 | HomeLink |
13 | Câmara de marcha-atrás, câmaras periféricas |
14 | Farolins traseiros do lado direito |
16 | Pré-tensor do cinto de segurança direito |
Porta-fusíveis -D- (vermelho) | |
N.º | Consumidor |
1 | Estabilização ativa de oscilações eletromecânica |
2 | Bateria de alta tensão |
3 | Bomba de água bateria de alta tensão |
4 | Motor elétrico |
5 | Sistema de travões |
7 | Motor de arranque de 12 V |
8 | Compressor do ar condicionado |
9 | Bateria de 48 V |
10 | Bateria de alta tensão |
11 | Carregador |
14 | Termogestão |
Porta-fusíveis -E- (castanho) | |
N.º | Consumidor |
7 | Aquecimento dos bancos dianteiros |
9 | Aquecimento AdBlue |
10 | Aquecimento dos bancos traseiros |
12 | Aquecimento AdBlue |
