Para saber se o seu veículo pode ser equipado posteriormente com um dispositivo de engate de reboque, consulte uma oficina especializada.

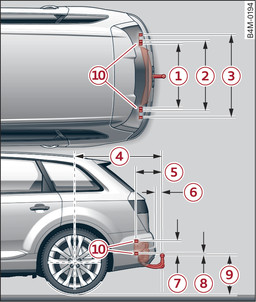

Fig. 128Cotas de montagem e posição dos pontos de fixação
Fig. 128Cotas de montagem e posição dos pontos de fixação
Cotas de montagem (mm)
-1-
872
-2-
942
-3-
1122
-4-
1170
-5-
338
-6-
mín. 65
-7-
172,5
-8-
22,4
-9-
350 – 420

A montagem posterior de um dispositivo de engate de reboque deverá ser efetuada de acordo com as instruções do respetivo fabricante. O dispositivo de engate de reboque é aparafusado à carroçaria nos pontos de fixação -10-.
A sua oficina especializada está a par dos pormenores da montagem posterior do dispositivo de engate de reboque e do modo como proceder ao reforço do sistema de refrigeração.
ATENÇÃO
Confie a montagem posterior de um engate de reboque exclusivamente a uma oficina especializada.
  • Se o dispositivo de engate de reboque for montado de forma indevida, existirá perigo de acidente!
  • No interesse da sua própria segurança, respeite os dados constantes nas instruções de montagem do fabricante do dispositivo de engate de reboque.
CUIDADO
  • Uma tomada mal ligada pode dar origem a danos no sistema elétrico do veículo.
  • Sem um sistema de refrigeração adequado, não podem ser vencidas subidas mais extensas - nomeadamente com uma temperatura ambiente mais alta, pois Perigo de danificar o motor!
