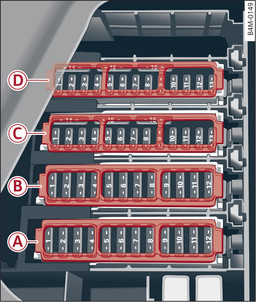

- Rys. 355Przestrzeń bagażnika z lewej: listwa bezpieczników z pałąkiem z tworzywa
- Rys. 356Przestrzeń bagażnika z lewej: wspornik bezpieczników z pałąkiem z tworzywa (napęd hybrydowy Plug-in*)
Listwa bezpieczników -A- (czarna) | |
Nr | Odbiornik |
1 | Zarządzanie termiczne |
5 | Resorowanie pneumatyczne |
6 | Przekładnia automatyczna |
8 | Ogrzewanie tylnych siedzeń |
9 | Tylne światła |
10 | Napinacz pasów z lewej strony |
11 | Centralny zamek |
12 | Elektrycznie sterowana pokrywa bagażnika |
Listwa bezpieczników -B- (czerwona) | |
Nr | Odbiornik |
1 | Regulator dmuchawy z tyłu |
2 | Wzmacniacz dźwięku |
3 | Ogrzewanie AdBlue |
4 | Panel obsługi układu klimatyzacji z tyłu |
5 | Zaczep do holowania (prawe światło) |
6 | Zaczep do holowania (silnik przechylania zaczepu) |
7 | Zaczep do holowania |
8 | Zaczep do holowania (lewe światło) |
9 | Zaczep do holowania (gniazdko elektryczne) |
10 | Sportowy mechanizm różnicowy |
11 | Ogrzewanie AdBlue |
12 | Trzeci rząd siedzeń |
Listwa bezpieczników -C- (brązowa) | |
Nr | Odbiornik |
2 | Telefon |
3 | Podparcie kręgów lędźwiowych |
4 | Audi side assist |
5 | System Rear Seat Entertainment |
6 | System kontroli ciśnienia w oponach |
8 | Czujnik radiowy ogrzewania postojowego |
9 | Napęd CD/DVD |
10 | Tuner TV |
12 | HomeLink |
13 | Kamera wsteczna/kamery otoczenia |
14 | Tylne światła z prawej |
16 | Napinacz pasów z prawej strony |
Listwa bezpieczników -D- (czerwona) | |
Nr | Odbiornik |
1 | Elektromechaniczna aktywna stabilizacja przechyłów |
2 | Akumulator wysokonapięciowy |
3 | Pompa wodna akumulatora wysokonapięciowego |
4 | Silnik elektryczny |
5 | Układ hamulcowy |
7 | Rozrusznik 12 woltów |
8 | Sprężarka układu klimatyzacji |
9 | Akumulator 48 woltowy |
10 | Akumulator wysokonapięciowy |
11 | Urządzenie do ładowania |
14 | Zarządzanie termiczne |
Listwa bezpieczników -E- (brązowa) | |
Nr | Odbiornik |
7 | Ogrzewanie przednich siedzeń |
9 | Ogrzewanie AdBlue |
10 | Ogrzewanie tylnych siedzeń |
12 | Ogrzewanie AdBlue |
