Obowiązuje dla: samochodu z kamerą wsteczną
-

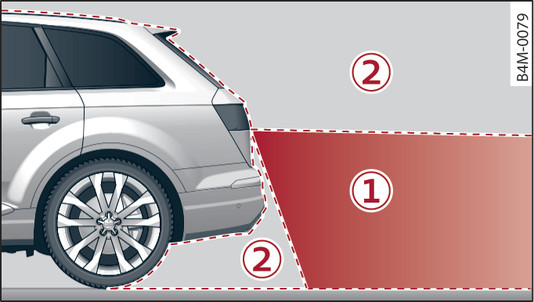

- Rys. 176Strefa identyfikacyjna -1- i niedostępna strefa -2- kamery wstecznej
- Rys. 177Pokrywa bagażnika: usytuowanie kamery wstecznej
Kamera wsteczna znajduje się nad tylnym wspornikiem tablicy rejestracyjnej. Należy zwrócić uwagę, aby soczewka kamery wstecznej rys. 177► nie została zakryta osadami, ani w inny sposób, ponieważ mogą one ograniczyć funkcje kamery wstecznej. Informacje na temat czyszczenia link►.
Strefa identyfikacyjna kamery wstecznej odpowiada -1- rys. 176►. Na wyświetlaczu systemu Infotainment pokazany zostaje wyłącznie ten obszar. Przedmioty znajdujące się poza identyfikowanym obszarem -2- nie zostaną pokazane.
- Zapoznać się z ostrzeżeniami ►.
- Ze względów bezpieczeństwa nie korzystać z systemu, kiedy położenie i kąt zamontowania kamery wstecznej został zmieniony np. po wypadku. Zlecić sprawdzenie systemu w specjalistycznym serwisie.
- Z kamery wstecznej korzystać tylko, kiedy zapewnia dobry i klarowny obRAZ. ObRAZ może być zniekształcony np. oświetleniem przeciwnym, zanieczyszczeniem na soczewce lub uszkodzeniem.
- Kamerę wsteczną używać tylko przy całkowicie zamkniętej pokrywie bagażnika. Zwrócić uwagę, aby przedmioty zamontowane z tyłu samochodu nie zasłaniały widoczności kamery wstecznej.
- Soczewka kamery powiększa i wykrzywia pole widzenia. Powoduje, że obiekty na ekranie zmieniają się i wyświetlane są niedokładnie.
- W określonych sytuacjach, osoby lub obiekty pojawiają się na ekranie przybliżone lub oddalone:
- Przy obiektach, które nie dotykają podłoża, jak np. zderzaki zaparkowanych samochodów, zaczep do holowania przyczepy albo tył ciężarówki. W takiej sytuacji nie wolno korzystać z linii pomocniczych.
- Kiedy samochód jedzie z poziomego podłoża na wzniesienie lub po zboczu.
- Kiedy samochód najeżdża na wystające przedmioty.
- Kiedy samochód ma zbyt obciążony tył.
- (Dotyczy: samochód z resorowaniem pneumatycznym: ) dokładność linii orientacyjnych i niebieskich płaszczyzn spada, kiedy samochód jest podniesiony/obniżony link►.
- Zapoznać się z ostrzeżeniami ►.
- Pomarańczowe linie orientacyjne na wyświetlaczu systemu Infotainment przedstawiają tor jazdy tyłu samochodu, w zależności od stopnia skrętu kierownicy. Przód samochodu skręca bardziej, niż tył. Zachowywać wystarczający odstęp od przeszkody, aby nie zahaczyć lusterkiem zewnętrznym lub tyłem samochodu.
