Obowiązuje dla: samochodu z zestawem mocującym
Zestaw mocujący zabezpiecza przed przesuwaniem się przedmiotów w bagażniku.
-

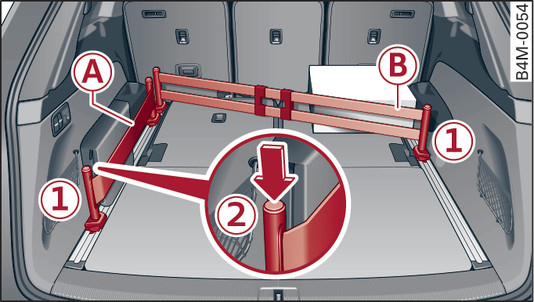

- Rys. 80Przestrzeń bagażnika: zestaw mocujący

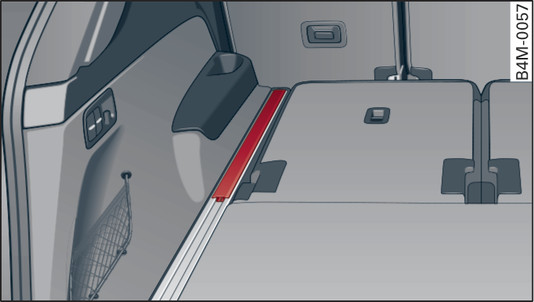

- Rys. 81Przestrzeń bagażnika: osłona prowadnicy
Upewnić się, że oparcia tylnych siedzeń są podniesione i siatka oddzielająca jest zawieszona link►.
Zamontowanie taśmy mocującej -A-
Założyć zaczepy do wiązania link►.
Nacisnąć przycisk -2- w uchwytach -1- i nałożyć uchwyty na zaczepy do wiązania rys. 80►.
Upewnić się, że uchwyt został zablokowany.
Przesunąć zaczepy do wiązania, aby ustawić pas blokujący w dowolnym położeniu link►.
Aby naciągnąć taśmę mocującą, należy nacisnąć przycisk -2-.
Zakładanie drążka teleskopowego -B-
Założyć zaczepy do wiązania link►.
Nacisnąć przycisk -2- w uchwytach -1- i nałożyć uchwyty na zaczepy do wiązania rys. 80►.
Upewnić się, że uchwyt został zablokowany.
Przesunąć zaczepy do wiązania, aby ustawić drążek teleskopowy w dowolnym położeniu link►.
Dopchnąć uchwyt -1- w dół -2- i jednocześnie przesunąć drugą ręką w dolnej części w wybrane położenie.
Upewnić się, że uchwyt został zablokowany.
Osłona prowadnicy
Osłonę można w RAZie potrzeby nałożyć na prowadnicę.
Włożyć osłonę w profil prowadnicy rys. 81►.
- Oparcie musi być prawidłowo zablokowane, aby podczas nagłego hamowania żadne przedmioty nie mogły przesunąć się do przodu.
- Luźne przedmioty w przestrzeni pasażerskiej podczas nagłego manewru lub wypadku mogą zostać wyrzucone do przodu i zranić osoby w samochodzie.
OSTROŻNIE
Kiedy przewożone są osoby w trzecim rzędzie siedzeń*, należy odpiąć zmienne zaczepy do wiązania* i założyć osłony na prowadnicach, aby uniknąć odniesienia obrażeń ciała rys. 81►.
Informacja
Kiedy zmienne zaczepy do wiązania* nie są używane, należy założyć osłony prowadnic. Chroni to przed zabrudzeniami i uszkodzeniami.
