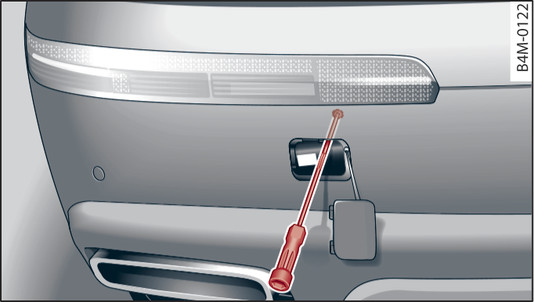

- Fig. 365Fanale di coda sul lato sinistro del paraurti: allentamento della vite di fissaggio

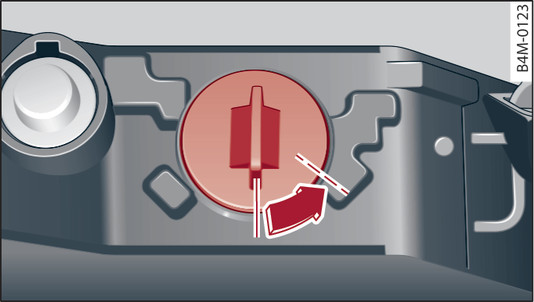

- Fig. 366Particolare del fanale di coda: smontaggio della lampadina
Smontaggio
Individuare la lampadina guasta.
Spegnere il quadro strumenti e le luci.
Prendere il cacciavite e la chiave innestabile Torx dal vano degli attrezzi di bordo link►.
Per rimuovere la copertura dal paraurti, premerla sulla parte superiore verso l interno.
Svitare la vite fig. 365►.
Estrarre il modulo luci, con cautela, dal paraurti ►. Per facilitare la sostituzione delle lampadine, si può staccare la spina del cavo.
Ruotare il portalampada insieme alla lampadina guasta in senso antiorario estraendolo dal suo supporto fig. 366► e rimuoverlo dal modulo luci.
Rimuovere la lampadina dal portalampada.
Montaggio
Inserire la nuova lampadina nel portalampada.
Montare tutti i componenti in sequenza inversa.
Effettuare una prova di funzionamento.
