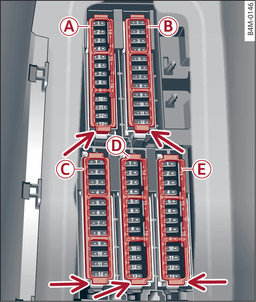

- Fig. 352Vano piedi del conducente (guida a sinistra): portafusibili con mascherina in plastica

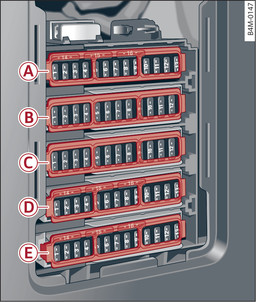

- Fig. 353Vano piedi del passeggero anteriore (guida a destra): portafusibili con mascherina in plastica
Portafusibili -A- (marrone) | |
N° | Utilizzatore |
2 | Debimetro, regolazione degli alberi a camme, pompa dell intercooler |
3 | Valvole di scarico, iniettori, entrata radiatore |
4 | Pompa del vuoto, pompa acqua riscaldamento, sensore particolato, sensore biodiesel |
5 | Sensore luci dei freni |
6 | Valvole motore, regolazione alberi a camme |
7 | Sonde lambda, debimetro |
8 | Pompa acqua, pompa alta pressione, valvola di regolazione alta pressione, debimetro |
9 | Pompa acqua riscaldamento |
10 | Sensore pressione olio, sensore temperatura olio |
11 | Sensore corsa frizione |
12 | Valvole motore |
13 | Ventola del radiatore |
14 | Iniettori |
15 | Bobine di accensione |
16 | Pompa del carburante |
Portafusibili -B- (rosso) | |
N° | Utilizzatore |
1 | Bobine di accensione |
2 | Valvole motore |
4 | Rear Seat Entertainment |
5 | Supporti motore |
7 | Cruscotto |
8 | Climatizzatore (ventilatore) |
9 | Luce stilizzata |
11 | Management termico |
Portafusibili -C- (nero) | |
N° | Utilizzatore |
1 | Riscaldamento dei sedili anteriori |
2 | Impianto tergicristalli |
3 | Elettronica fari lato sinistro |
4 | Tettuccio panoramico in vetro |
5 | Centralina porta anteriore sinistra |
6 | Prese di corrente |
7 | Centralina porta posteriore destra |
8 | Frizione |
9 | Elettronica fari lato destro |
10 | Impianto lavacristalli/lavafari |
11 | Centralina porta posteriore sinistra |
12 | Riscaldamento autonomo |
Portafusibili -D- (marrone) | |
N° | Utilizzatore |
1 | Ventilazione sedili, riscaldamento sedili, specchio retrovisore, climatizzatore, pannello di comando posteriore del climatizzatore |
2 | Gateway, climatizzatore |
3 | Amplificatore acustica motore/impianto acustico gas di scarico |
4 | Valvola riscaldamento cambio |
5 | Avviamento del motore |
7 | Pedale dell acceleratore attivo |
8 | Sistema di visione notturna, ionizzatore, HomeLink, stabilizzazione elettromeccanica attiva del rollio |
9 | Adaptive cruise control |
11 | Videocamera |
12 | Faro Matrix LED/faro a LED destro |
13 | Faro Matrix LED/faro a LED sinistro |
14 | Tergilunotto |
16 | Rear Seat Entertainment |
Portafusibili -E- (rosso) | |
N° | Utilizzatore |
1 | Impianto di allarme antifurto |
2 | Centralina motore |
3 | Supporto lombare |
4 | Innesto marce cambio automatico |
5 | Clacson |
6 | Freno di stazionamento elettromeccanico |
7 | Centralina Gateway |
8 | Illuminazione interno tetto |
10 | Centralina airbag |
11 | Sistema elettronico di controllo della stabilità (ESC) |
12 | Presa diagnosi, sensore luminosità e pioggia |
13 | Climatizzatore |
14 | Centralina porta anteriore destra |
15 | Compressore del climatizzatore |
16 | Impianto freni |
