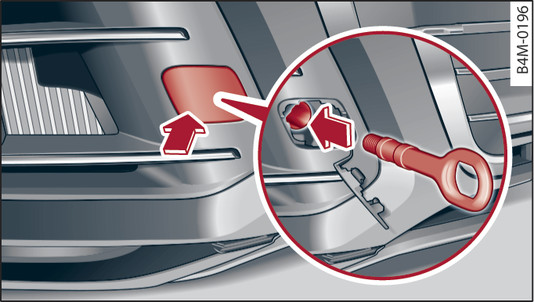

- Fig. 347Paraurti anteriore (copertura): avvitamento dell occhio di traino

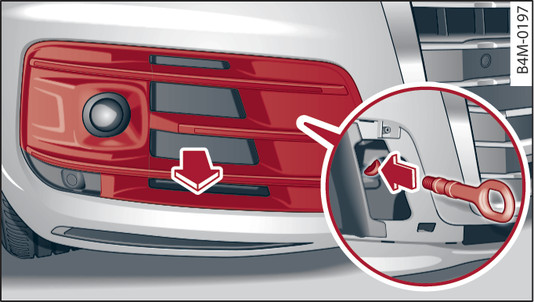

- Fig. 348Paraurti anteriore (mascherina): avvitamento dell occhio di traino
Il foro filettato per l occhio di traino si trova sul lato anteriore destro del paraurti.
Prendere l occhio di traino dagli attrezzi di bordo link►.
Esercitare una breve e decisa pressione della copertura verso l interno fig. 347►. La copertura si stacca dal paraurti.
Oppure: rimuovere la mascherina con un movimento deciso, agendo nella direzione indicata dalla freccia fig. 348►.
Avvitare l occhio di traino fino in fondo alla filettatura e serrarlo aiutandosi con la chiave per le ruote.
Dopo l utilizzo, riporre l occhio di traino nuovamente fra gli attrezzi di bordo.
ATTENZIONE
Se l occhio di traino non è avvitato fino in fondo, potrebbe allentarsi in fase di traino: pericolo di incidenti!
ATTENZIONE
La mascherina è fissata al paraurti per mezzo di più elementi a incastro. Non usare forza al montaggio e allo smontaggio, in modo da evitare che i componenti vengano danneggiati.
