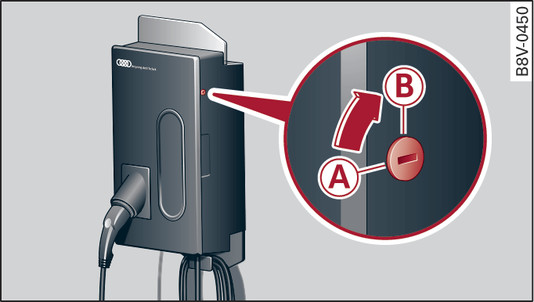

- Fig. 116Apertura e chiusura del box di ricarica

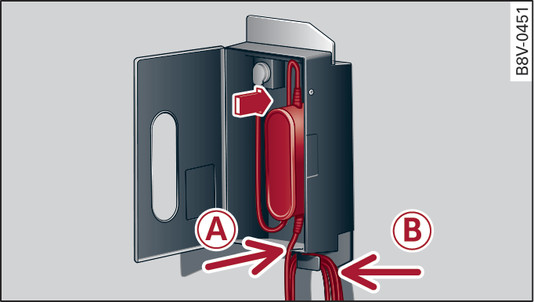

- Fig. 117Box di ricarica: aggancio del sistema di carica
Si può riporre il sistema di carica nel box di ricarica.
Apertura e chiusura del box di ricarica
Se necessario bloccare e sbloccare il box di ricarica con la chiave fornita in dotazione. Posizione di apertura -B- e posizione di chiusura -A- fig. 116►.
Aprire e chiudere lo sportello del box di ricarica.
Aggancio del sistema di carica nel box di ricarica
Aprire lo sportello del box di ricarica.
Fissare l unità di comando prima ai naselli in basso e poi a quelli in alto del box di ricarica.
Spingere l unità di comando all indietro e farla scattare in posizione.
Introdurre il cavo della vettura attraverso la fessura -A- fig. 117►.
Avvolgere la parte non necessaria del cavo attorno all adattatore -B-.
Collegare il cavo di alimentazione nella presa del box di ricarica.
Chiudere lo sportello.
EstRAZione del sistema di carica dal box di ricarica
Aprire lo sportello del box di ricarica.
Scollegare il cavo di alimentazione dalla presa nel box di ricarica.
Svolgere il cavo dall adattatore -B-.
Per sganciare l unità di comando dal supporto, premere le levette di sbloccaggio sopra l unità di comando -freccia- fig. 117►.
Avvertenza
- Tenere sempre chiuso lo sportello del box di ricarica.
- Non appoggiare mai degli oggetti sulla porta o sul box di ricarica.
