Audi Q7 Dépannage Fusibles et ampoules Fusibles

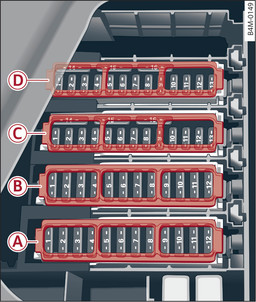

Fig. 355 Coffre à bagages, côté gauche : porte-fusibles avec étrier en plastique
Fig. 355 Coffre à bagages, côté gauche : porte-fusibles avec étrier en plastique

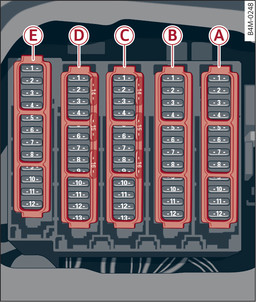

Fig. 356 Côté gauche du coffre à babages : porte-fusibles avec étrier en plastique (propulsion hybride rechargeable*)
Fig. 356 Côté gauche du coffre à babages : porte-fusibles avec étrier en plastique (propulsion hybride rechargeable*)
Porte-fusibles -A- (noir)
Consommateurs
1
Thermogestion
5
Suspension pneumatique
6
Boîte de vitesses automatique
8
Chauffage des sièges arrière
9
Feux arrière
10
Rétracteur de ceinture gauche
11
Verrouillage centralisé
12
Hayon électrique
Porte-fusibles -B- (rouge)
Consommateurs
1
Régulateur de soufflante arrière
2
Amplificateur sonore
3
Chauffage - AdBlue
4
Unité de commande arrière du climatiseur
5
Dispositif d attelage (éclairage droit)
6
Moteur de basculement du dispositif d attelage
7
Dispositif d attelage
8
Dispositif d attelage (éclairage gauche)
9
Dispositif d attelage (prise de courant)
10
Différentiel sport
11
Chauffage - AdBlue
12
Troisième rangée de sièges
Porte-fusibles -C- (marron)
Consommateurs
2
Téléphone
3
Appui lombaire
4
Audi side assist
5
Rear Seat Entertainment
6
Système de contrôle de la pression des pneus
8
Récepteur radio de chauffage stationnaire
9
Lecteur de CD/DVD
10
Tuner TV
12
HomeLink®
13
Caméra de recul, caméras périmétriques
14
Feux arrière, côté droit
16
Rétracteur de ceinture droite
Porte-fusibles -D- (rouge)
Consommateurs
1
Stabilisateur actif de roulis électromécanique
2
Batterie haute tension
3
Pompe à eau de la batterie haute tension
4
Moteur électrique
5
Système de freinage
7
Starter 12 volts
8
Compresseur de climatiseur
9
Batterie 48 volts
10
Batterie haute tension
11
Chargeur
14
Thermogestion
Porte-fusibles -E- (marron)
Consommateurs
7
Chauffage de sièges avant
9
Chauffage - AdBlue
10
Chauffage des sièges arrière
12
Chauffage - AdBlue
