Fig. 355Maletero (izquierda): Portafusibles con estribo de plástico
Fig. 355Maletero (izquierda): Portafusibles con estribo de plástico

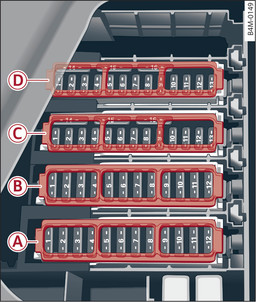

Fig. 356Maletero (izquierda): Portafusibles con estribo de plástico (propulsión de híbrido enchufable*)
Fig. 356Maletero (izquierda): Portafusibles con estribo de plástico (propulsión de híbrido enchufable*)
Portafusibles -A- (negro)
N°
Consumidor
1
Gestión térmica
5
Suspensión neumática
6
Cambio automático
8
Calefacción del asiento, detrás
9
Grupos ópticos traseros
10
Tensor del cinturón, izquierda
11
Cierre centralizado
12
Portón del maletero de mando eléctrico
Portafusibles -B- (rojo)
N°
Consumidor
1
Regulador del ventilador, detrás
2
Amplificador
3
Calefacción AdBlue
4
Panel del climatizador en la parte trasera
5
Dispositivo para remolque (luz derecha)
6
Dispositivo de remolque (motor de pivotación)
7
Dispositivo para remolque
8
Dispositivo para remolque (luz izquierda)
9
Dispositivo para remolque (toma de corriente)
10
Diferencial deportivo
11
Calefacción AdBlue
12
Tercera fila de asientos
Portafusibles -C- (marrón)
N°
Consumidor
2
Teléfono
3
Apoyo lumbar
4
Audi side assist
5
Rear Seat Entertainment
6
Sistema de control de la presión de los neumáticos
8
Receptor por control remoto de la calefacción independiente
9
Unidad lectora de CD/DVD
10
Sintonizador de TV
12
HomeLink
13
Cámara de marcha atrás, cámaras para el entorno
14
Grupos ópticos traseros (derecha)
16
Tensor del cinturón, derecha
Portafusibles -D- (rojo)
N°
Consumidor
1
Estabilización electromecánica de balanceo activa
2
Batería de alto voltaje
3
Bomba de agua batería de alto voltaje
4
Motor eléctrico
5
Sistema de frenos
7
Motor de arranque de 12 voltios
8
Compresor de climatización
9
Batería de 48 voltios
10
Batería de alto voltaje
11
Cargador
14
Gestión térmica
Portafusibles -E- (marrón)
N°
Consumidor
7
Calefacción del asiento, delante
9
Calefacción AdBlue
10
Calefacción del asiento, detrás
12
Calefacción AdBlue
