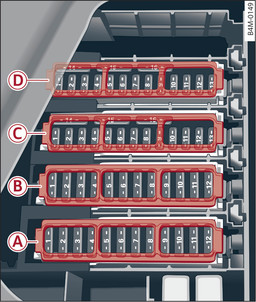

- Abb. 355 Gepäckraum links: Sicherungsträger mit Kunststoffbügel

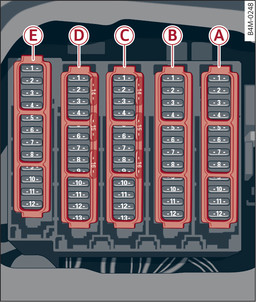

- Abb. 356 Gepäckraum links: Sicherungsträger mit Kunststoffbügel (Plug-in-Hybrid-Antrieb*)
Sicherungsträger -A- (schwarz) | |
Nr. | Verbraucher |
1 | Thermomanagement |
5 | Luftfederung |
6 | Automatikgetriebe |
8 | Sitzheizung hinten |
9 | Heckleuchten |
10 | Gurtstraffer links |
11 | Zentralverriegelung |
12 | Elektrische Gepäckraumklappe |
Sicherungsträger -B- (rot) | |
Nr. | Verbraucher |
1 | Gebläseregler hinten |
2 | Sound-Verstärker |
3 | AdBlue-Heizung |
4 | Klimabedienteil hinten |
5 | Anhängevorrichtung (Licht rechts) |
6 | Anhängevorrichtung (Schwenkmotor) |
7 | Anhängevorrichtung |
8 | Anhängevorrichtung (Licht links) |
9 | Anhängevorrichtung (Steckdose) |
10 | Sportdifferenzial |
11 | AdBlue-Heizung |
12 | Dritte Sitzreihe |
Sicherungsträger -C- (braun) | |
Nr. | Verbraucher |
2 | Telefon |
3 | Lendenwirbelstütze |
4 | Audi side assist |
5 | Rear Seat Entertainment |
6 | Reifendruck-Kontrollsystem |
8 | Funkempfänger Standheizung |
9 | CD-/DVD-Laufwerk |
10 | TV-Tuner |
12 | HomeLink |
13 | Rückfahrkamera, Umgebungskameras |
14 | Heckleuchten rechts |
16 | Gurtstraffer rechts |
Sicherungsträger -D- (rot) | |
Nr. | Verbraucher |
1 | Elektromechanische aktive Wankstabilisierung |
2 | Hochvoltbatterie |
3 | Wasserpumpe Hochvoltbatterie |
4 | Elektromotor |
5 | Bremsanlage |
7 | 12-Volt-Starter |
8 | Klimakompressor |
9 | 48-Volt-Batterie |
10 | Hochvoltbatterie |
11 | Ladegerät |
14 | Thermomanagement |
Sicherungsträger -E- (braun) | |
Nr. | Verbraucher |
7 | Sitzheizung vorn |
9 | AdBlue-Heizung |
10 | Sitzheizung hinten |
12 | AdBlue-Heizung |
