Eine durchgebrannte Sicherung ist am durchgeschmolzenen Metallstreifen erkennbar.
-
- Abb. 350 -A- Fahrerfußraum (Linkslenker): Fußstütze, -B- Beifahrerfußraum (Rechtslenker): Abdeckung

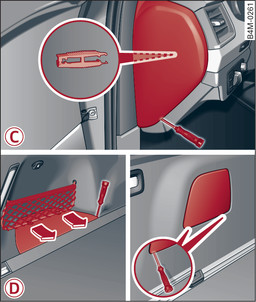

- Abb. 351 -C- Cockpit Fahrerseite (Linkslenker/Rechtslenker): Abdeckung, -D- Gepäckraum links: Abdeckung (Ausschnitt rechts nur bei Plug-in-Hybrid-Antrieb*)
Die Sicherungen befinden sich im Fußraum unter der Fußstütze (Linkslenker) -A- Abb. 350► bzw. hinter einer Abdeckung (Rechtslenker) -B-. Weitere Sicherungen befinden sich an der Stirnseite des Cockpits (Fahrerseite) -C- Abb. 351► und unter der linken Abdeckung im Gepäckraum -D-.
Schalten Sie die Zündung und alle Verbraucher aus.
Finden Sie in den folgenden Tabellen heraus, welche Sicherung zu dem Verbraucher gehört.
Entnehmen Sie aus dem Bordwerkzeug den Schraubendreher und den umsteckbaren Torxeinsatz Link►.
Entfernen Sie die Fußstütze bzw. die entsprechende Abdeckung.
Ziehen Sie ggf. den farbigen Kunststoffbügel aus dem Sicherungsträger Abb. ►. Der Kunststoffbügel kann danach entsorgt werden.
Nehmen Sie die Klammer von der Rückseite der Abdeckung -C-.
Ziehen Sie die Sicherung mit der Klammer heraus.
Ersetzen Sie die durchgebrannte Sicherung nur durch eine Sicherung gleicher Stärke.
Bringen Sie die Fußstütze bzw. die Abdeckung wieder an.
Farbkennzeichnung der Sicherungen
Farbe | Stromstärke in Ampere |
schwarz | 1 |
lila | 3 |
hellbraun | 5 |
braun | 7,5 |
rot | 10 |
blau | 15 |
gelb | 20 |
weiß oder klar | 25 |
grün | 30 |
orange | 40 |
ACHTUNG
Reparieren Sie Sicherungen nicht und ersetzen Sie niemals eine durchgebrannte Sicherung durch eine Sicherung mit höherer Amperezahl. Es können Schäden an der elektrischen Anlage auftreten – Brandgefahr!
VORSICHT
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch, muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb überprüft werden.
Hinweis
- Nicht belegte Sicherungsplätze sind in den folgenden Tabellen nicht aufgeführt.
- Einige der in den folgenden Tabellen aufgeführten Ausstattungen gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.
