Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb und Lade-Dock
-

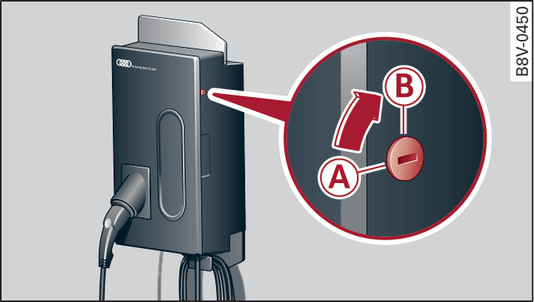

- Abb. 116 Lade-Dock öffnen/schließen

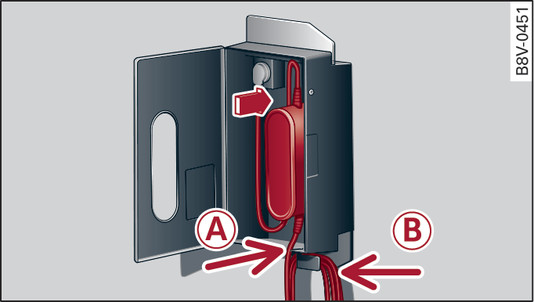

- Abb. 117 Lade-Dock: Ladesystem einhängen
Sie können das Ladesystem im Lade-Dock verstauen.
Lade-Dock öffnen/schließen
Ent-/verriegeln Sie ggf. das Lade-Dock mit dem beigelegten Schlüssel in Öffnungsstellung -B- bzw. Schließstellung -A- Abb. 116►.
Öffnen/schließen Sie die Tür des Lade-Docks.
Ladesystem in das Lade-Dock einhängen
Öffnen Sie die Tür des Lade-Docks.
Legen Sie die Bedieneinheit zuerst unten, dann oben in die Rastnasen des Lade-Docks ein.
Drücken Sie die Bedieneinheit nach hinten und lassen Sie sie einrasten.
Führen Sie das Fahrzeugkabel durch die Öffnung -A- Abb. 117►.
Wickeln Sie die nicht benötigte Kabellänge um den Adapter -B-.
Stecken Sie das Netzkabel in die Steckdose im Lade-Dock ein.
Schließen Sie die Tür.
Ladesystem aus Lade-Dock entnehmen
Öffnen Sie die Tür des Lade-Docks.
Stecken Sie das Netzkabel aus der Steckdose im Lade-Dock aus.
Wickeln Sie das Kabel vom Adapter -B- ab.
Um die Bedieneinheit aus der Halterung zu lösen, drücken Sie die Entriegelungswippen oberhalb der Bedieneinheit -Pfeil- Abb. 117►.
Hinweis
- Halten Sie die Tür des Lade-Docks immer geschlossen.
- Legen Sie keine Gegenstände auf der Tür bzw. dem Lade-Dock ab.
