Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb
-

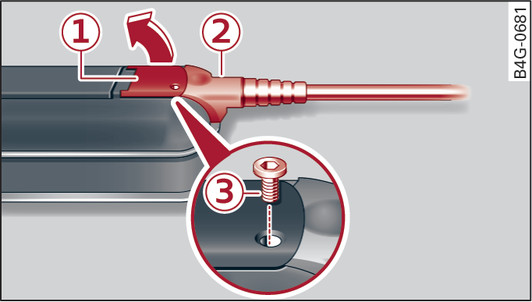

- Abb. 115 Bedieneinheit: Kabel lösen/befestigen
Voraussetzungen:
Der Ladevorgang der Hochvoltbatterie ist beendet.
Der Fahrzeugladestecker ist aus dem Fahrzeugladeanschluss ausgesteckt.
Der Netzstecker ist aus der Steckdose ausgesteckt.
Kabel lösen
Lösen Sie ggf. die Schraube -3- Abb. 115► mit dem beigelegten Schraubendreher.
Heben Sie den Hebel -1- vollständig an.
Ziehen Sie den Stecker -2- bis zum ersten Widerstand heraus.
Schließen Sie den Hebel -1-, bis er auf dem Stecker -2- aufliegt.
Ziehen Sie den Stecker -2- vollständig heraus.
Kabel befestigen
Heben Sie den Hebel -1- leicht an.
Schieben Sie den Stecker -2- bis zum ersten Widerstand in die Bedieneinheit.
Heben Sie den Hebel -1- vollständig an.
Schieben Sie den Stecker -2- vollständig in die Bedieneinheit.
Schließen Sie den Hebel -1-.
Schrauben Sie die Schraube -3- mit dem beigelegten Schraubendreher fest.
ACHTUNG
- Vor dem Wechsel von Netzkabel oder Fahrzeugkabel immer das Netzkabel aus der Steckdose ausstecken.
- Vorgegebene Reihenfolge beim Ladevorgang der Hochvoltbatterie unbedingt einhalten. Fahrzeugladekabel nicht während des Ladevorgangs an der Steckdose ausstecken. Ladevorgang beenden, bevor das Fahrzeugladekabel aus der Steckdose ausgesteckt wird.
- Kabel ausschließlich in trockener Umgebung wechseln.
- Das Audi e-tron Ladesystem darf nur als Einheit aus Netzkabel, Bedieneinheit und Fahrzeugkabel verwendet werden. Wir empfehlen nur von Audi freigegebene Kabel zu verwenden.
