Erimiş bir metal şerit, sigortanın yandığını gösterir.

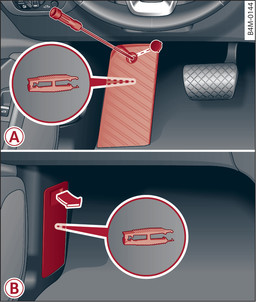

Şek. 340-A- Sürücü ayak bölümü (soldan direksiyon): ayak desteği, -B- ön yolcu ayak bölümü (soldan direksiyon): kapak
Şek. 340-A- Sürücü ayak bölümü (soldan direksiyon): ayak desteği, -B- ön yolcu ayak bölümü (soldan direksiyon): kapak

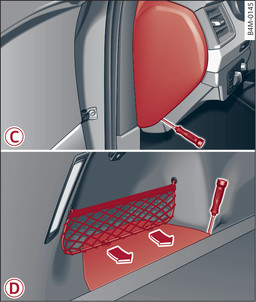

Şek. 341-C- Sürücü tarafı sürücü mahalli (soldan/sağdan direksiyon): kapak, -D- bagaj sol: kapak
Şek. 341-C- Sürücü tarafı sürücü mahalli (soldan/sağdan direksiyon): kapak, -D- bagaj sol: kapak
Sigortalar ayak bölmesinde ayak desteğinin altında (soldan direksiyon) -A- Şek.340► veya bir kapağın arkasında (sağdan direksiyon) -B- bulunmaktadır. Diğer sigortalar sürücü mahallinin alın tarafında (sürücü tarafı) -C- Şek.341► ve bagajdaki sol kapağın arkasında -D- bulunmaktadır.
Kontağı ve tüm tüketicileri kapatın.
Aşağıdaki tabloda hangi sigortanın tüketici aksama ait olduğunu bulabilirsiniz.
Alet takımından tornavidayı ve değiştirilebilir tork takımını çıkarın Link►.
Ayak desteğini veya ilgili kapağı çıkartın.
Gerekirse, renkli plastik askıyı sigorta kutusundan dışarı çekin Şek.►. Bundan sonra plastik askı imha edilebilir.
Kıskacı ayak desteğinin arka tarafından -A- veya bir kapaktan -B- çıkarın.
Sigortayı kıskaç ile dışarı çekin.
Yanmış sigortayı sadece aynı güçte bir sigorta ile değiştirin.
Ayak desteğini veya kapağı tekrar takın.
Sigortaların renkli kodlamaları
Renk
Akım gücü
amper olarak
siyah
1
mor
3
açık kahverengi
5
kahverengi
7,5
kırmızı
10
mavi
15
sarı
20
beyaz veya şeffaf
25
yeşil
30
turuncu
40
DİKKAT
Sigortaları onarmayın ve yanmış bir sigortayı asla daha yüksek Amper li bir sigorta ile değiştirmeyin. Elektrik sisteminde hasarlar ortaya çıkabilir - Yangın tehlikesi!
ÖNEMLİ
Yeni takılan sigorta kısa bir süre sonra tekrar yanarsa, elektrik sistemi en kısa sürede Yetkili Servise kontrol ettirilmelidir.
Not
  • Boş olan sigorta alanları aşağıdaki tabloda verilmemiştir.
  • Aşağıdaki tablolarda gösterilen bazı donanımlar, sadece bazı modeller için geçerlidir veya ek donanımlardır.
