Geri manevra kamerasına sahip araçlar için geçerlidir

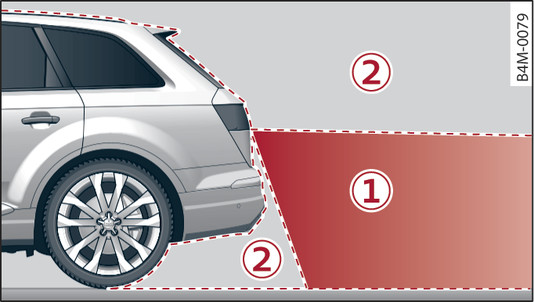

Şek. 169Geri manevra kamerasının kapsama alanı -1- ve algılanmayan alan -2-
Şek. 169Geri manevra kamerasının kapsama alanı -1- ve algılanmayan alan -2-

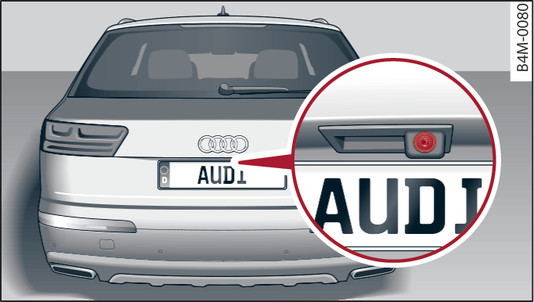

Şek. 170Bagaj kapağı: Geri manevra kamerası montaj yeri
Şek. 170Bagaj kapağı: Geri manevra kamerası montaj yeri
Geri manevra kamerası, arka plaka taşıyıcısının üzerinde bulunur. Geri manevra kamerası merceğinin Şek.170► çamur, pislik vb. ile kapatılmamış olmasına dikkat ediniz, aksi takdirde geri manevra kamerasının fonksiyonu kısıtlanır. Temizlik notları Link►.
Geri manevra kamerası algılama alanı -1- Şek.169► uygundur. Bilgilendirici sistem ekranında sadece bu alan gösterilir. Kapsama alanında -2- bulunmayan cisimler ekranda gösterilmez.
Yönlendirme çizgilerinin ve mavi yüzeylerin doğruluğu Havalı süspansiyon* arızalıysa, araç kaldırılmışsa veya arka tarafı indirme modu aktifse ya da dynamic, offroad* veya lift / offroad* modu ayarlanmışsa azalır Link►.
DİKKAT
  • Uyarı notlarını dikkate alın ►.
  • Geri vites kamerasının konumu ve montaj açısı, örneğin bir kaza sonrası değişirse güvenlik nedeniyle sistem tekrar kullanılamaz. Sistemi bir Yetkili Serviste kontrol ettirin.
  • Geri manevra kamerası sadece iyi ve net bir görüntü verdiğinde kullanılmalıdır. Ekrandaki görüntü karşıdan gelen ışık, merceğin kirlenmesi veya bir arıza nedeniyle olumsuz yönde etkilenebilir.
  • Geri manevra kamerasını sadece bagaj kapağı tamamen kapalıyken kullanın. Arkaya monte edilmiş cisimlerin geri manevra kamerasının görüşünü kapatmamasına dikkat edilmelidir.
  • Kamera merceği görünümü büyütür veya bozar. Ekrandaki nesneler değişir ve tam olarak doğru gösterilmez.
  • Belirli durumlarda kişi veya nesneler ekranda daha yakın veya daha uzak gösterilir:
    • Park etmiş bir aracın tamponu, römork bağlantısı veya ağır vasıta araçların arkası gibi tabana temas etmeyen nesnelerde. Bu durumda yardımcı çizgileri kullanmayın.
    • Düz bir alandan rampaya veya bir inişe sürüş yaptığınızda.
    • Öne çıkık cisimlere sürüş yaptığınızda.
    • Aracın arkası çok yüklü olduğunda.
ÖNEMLİ
  • Uyarı notlarını dikkate alın ►.
  • Ekrandaki turuncu renkli yönlendirme çizgileri aracın arkasının sürüş yolu direksiyon hareketlerine bağlı olarak gösterilmiştir. Aracın önü arkaya göre daha fazla hareket eder. Yan aynaların veya aracın arkasının bir engele çarpmaması için, engele olan yeterli mesafe korunmalıdır.
