Руководство по эксплуатации AUDI Q7 2015
►Audi Q7 ►Самопомощь ►Предохранители и ла... ◀Предохранители
Перегоревший предохранитель можно распознать по расплавленной металлической пластинке.

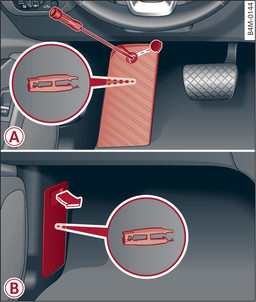

Илл. 340 -A- Пространство для ног водителя (левовостороннее рулевое управление): опора для ноги, -B- пространство для ног переднего пассажира (правостороннее рулевое управление): крышка
Илл. 340 -A- Пространство для ног водителя (левовостороннее рулевое управление): опора для ноги, -B- пространство для ног переднего пассажира (правостороннее рулевое управление): крышка

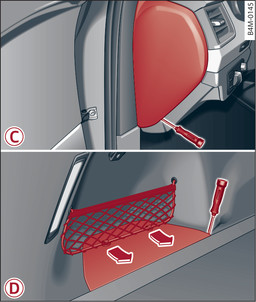

Илл. 341 -C- Место водителя (левостороннее/правостороннее рулевое управление): крышка, -D- левая часть багажника: крышка
Илл. 341 -C- Место водителя (левостороннее/правостороннее рулевое управление): крышка, -D- левая часть багажника: крышка
Предохранители расположены под опорой для ноги в пространстве для ног (левостороннее рулевое управление) -A- илл. 340► или под крышкой (правостороннее рулевое управление) -B-. Дополнительные предохранители расположены с торцевой стороны места водителя -C- илл. 341► и под левой крышкой в багажнике -D-.
Выключить зажигание и все потребители тока.
Определить на основе следующей таблицы соответствие предохранителя тому или иному потребителю тока.
Взять из комплекта инструмента отвертку и переставную насадку «Torx» ссылка►.
Снять опору для ноги или соответствующую крышку.
При необходимости, вынуть цветную пластмассовую скобу из блока предохранителей илл. ►. Пластмассовую скобу после этого можно отправить на утилизацию.
Снять пинцет с обратной стороны опоры для ноги -A- или крышки -B-.
Пинцетом вынуть перегоревший предохранитель.
Заменить перегоревший предохранитель новым, рассчитанным на такую же силу тока.
Установить опору для ноги или крышку на прежнее место.
Цветовая маркировка предохранителей
цвет
сила тока
в амперах
черный
1
лиловый
3
светло-коричневый
5
коричневый
7,5
красный
10
синий
15
желтый
20
белый или прозрачный
25
зелёный
30
оранжевый
40
ВНИМАНИЕ
Не ремонтировать предохранители и ни в коем случае не заменять перегоревший предохранитель предохранителем, рассчитанным на бóльшую силу тока. Это может привести к повреждениям в системе электрооборудования автомобиля – опасность возгорания!
ОСТОРОЖНО
При быстром перегорании нового предохранителя как можно скорее проверить на специализированном предприятии систему электрооборудования.
Примечание
  • Пустые места для предохранителей не указываются в нижеприведенной таблице.
  • Некоторые из приведенных в следующих таблицах приборов управления имеются только в определенных моделях или поставляются по заказу.
