Manual de instruções AUDI Q7 2015
►Audi Q7 ►Auto-ajuda ►Desempanagem ◀Equipamento
Válido para: veículos com ferramenta de bordo, macaco e cunhas

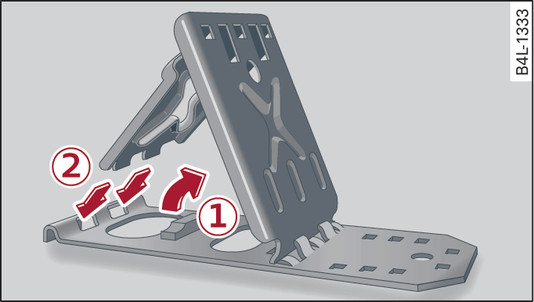

Fig. 321Armar as cunhas articuladas
Fig. 321Armar as cunhas articuladas
As ferramentas de bordo, o macaco e as cunhas articuladas estão colocados na bagageira, por baixo da cobertura do piso de carga. Virar o piso de carga com a ajuda da pega.
Cunhas articuladas
Para utilizar as cunhas articuladas, levante a placa de apoio -1-.
Insira a seguir as duas «saliências» nos furos longitudinais da placa de base -2- ►.
ATENÇÃO
  • As cunhas articuladas não podem desempenhar a sua função e podem perder a sua estabilidade, se as «saliências» da placa de apoio não se encontrarem de modo adequado nos furos longitudinais da placa de base. Se isso for o caso, o veículo pode entrar em movimento quando se substitui uma roda.
  • Nunca utilize cunhas articuladas danificadas.
Aviso
O macaco no seu veículo é isento de manutenção.
