Válido para: veículos com conjunto de fixação
O kit de fixação evita, que objetos escorreguem no porta-bagagens de um lado para o outro.

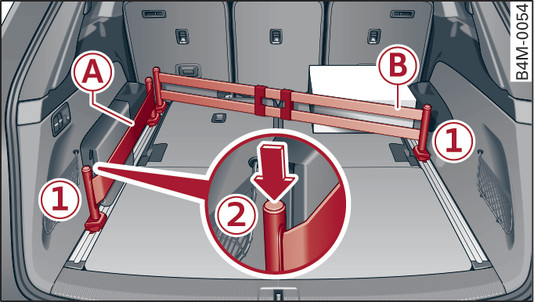

Fig. 94Bagageira: Jogo de fixação
Fig. 94Bagageira: Jogo de fixação

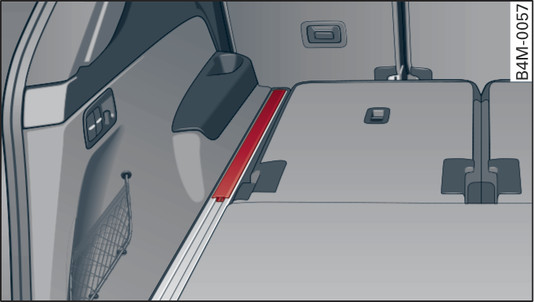

Fig. 95Bagageira: Cobertura das calhas
Fig. 95Bagageira: Cobertura das calhas
Assegure-se, que os encostos estão levantados e que a rede de separação está enganchada ligação►.
Montar o cinto de fixação -A-
Coloque os olhais de amarração ligação►.
Prima o botão de pressão -2- nos suportes -1- e coloque-os nos olhais de amarração Fig. 94►.
Assegure-se de que os suportes encaixem.
Desloque os olhais de amarração, para colocar o cinto de fixação na posição desejada ligação►.
Para dar tensão ao cinto de fixação, prima o botão de pressão -2-.
Montar a barra telescópica -B-
Coloque os olhais de amarração ligação►.
Prima o botão de pressão -2- nos suportes -1- e coloque-os nos olhais de amarração Fig. 94►.
Assegure-se de que os suportes encaixem.
Desloque os olhais de amarração, para colocar a barra telescópica na posição desejada ligação►.
Pressione o suporte -1- para baixo -2- e empurre-o simultaneamente para a posição pretendida, com a outra mão na zona inferior.
Assegure-se de que os suportes encaixem.
Cobertura das calhas
A cobertura da calha pode, se necessário, ser inserida na calha.
Insira a cobertura da calha no respetivo perfil Fig. 95►.
ATENÇÃO
  • O encosto traseiro tem de estar bem engatado, a fim de que, numa travagem brusca, não resvalem objetos da bagageira para a frente.
  • Objetos soltos no habitáculo podem em manobras repentinas ou em caso de acidente voar para a frente e ferir os ocupantes do veículo.
CUIDADO
Se transportar pessoas na terceira fila de bancos*, remova os olhais de amarração deslocáveis* e insira as coberturas nas calhas para evitar ferimentos Fig. 95►.
Aviso
Se não necessitar de olhais de amarração móveis*, coloque as coberturas das calhas. Tal impedirá sujidade e danos.
