Przepalony bezpiecznik można rozpoznać po stopionym pasku metalowym.

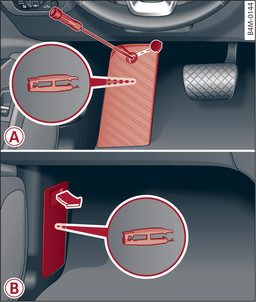

Rys. 340-A- Przestrzeń na nogi kierowcy (kierownica lewostronna): podnóżek, -B- przestrzeń na nogi pasażera (kierownica prawostronna): osłona
Rys. 340-A- Przestrzeń na nogi kierowcy (kierownica lewostronna): podnóżek, -B- przestrzeń na nogi pasażera (kierownica prawostronna): osłona

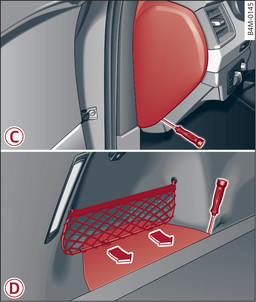

Rys. 341-C- Kokpit strona kierowcy (kierownica lewostronna/prawostronna): osłona, -D- przestrzeń bagażnika z lewej: osłona
Rys. 341-C- Kokpit strona kierowcy (kierownica lewostronna/prawostronna): osłona, -D- przestrzeń bagażnika z lewej: osłona
Bezpieczniki znajdują się w przestrzeni na nogi pod podnóżkiem (kierownica lewostronna) -A- rys. 340► albo pod osłoną (kierownica prawostronna) -B-. Kolejne bezpieczniki znajdują się w czołowej stronie kokpitu (strona kierowcy) -C- rys. 341► i pod lewą osłoną w przestrzeni bagażnika -D-.
Wyłączyć zapłon i wszystkie odbiorniki elektryczne.
W poniższych tabelkach można znaleźć, który bezpiecznik należy do którego odbiornika.
Z kompletu narzędzi wyjąć wkrętak i przekładaną końcówkę torx link►.
Wyjąć podnóżek albo zdjąć odpowiednią osłonę.
W razie potrzeby wyciągnąć kolorowy pałąk z tworzywa ze wspornika zabezpieczającego rys. ►. Pałąk z tworzywa można następnie zutylizować.
Wyjąć szczypce z tylnej części podnóżka -A- albo z osłony -B-.
Wyjąć bezpiecznik szczypcami.
Przepalony bezpiecznik wymienić na nowy tylko o tej samej mocy.
Ponownie włożyć podnóżek albo założyć osłonę.
Oznaczenie bezpieczników kolorami
Kolor
Natężenie prądu
w amperach
czarny
1
różowy
3
jasnobrązowy
5
brązowy
7,5
czerwony
10
niebieski
15
żółty
20
biały lub bezbarwny
25
zielony
30
pomarańczowy
40
UWAGA
Nie naprawiać bezpieczników i nigdy nie wymieniać spalonego bezpiecznika na inny bezpiecznik o wyższej liczbie amperów. W innych miejscach instalacji elektrycznej mogą wystąpić uszkodzenia - niebezpieczeństwo zapalenia się!
OSTROŻNIE
Jeżeli nowy bezpiecznik przepali się ponownie po krótkim czasie od zamontowania, instalację elektryczną należy niezwłocznie sprawdzić w specjalistycznym warsztacie.
Informacja
  • Wolne miejsca bezpieczników nie są wymienione w poniższych tabelach.
  • Niektóre elementy wyposażenia, pokazane w poniższych tabelach występują tylko w określonych wersjach samochodu, albo stanowią wyposażenie dodatkowe.
