Een doorgebrande zekering is te herkennen aan de doorgesmolten metalen strook.

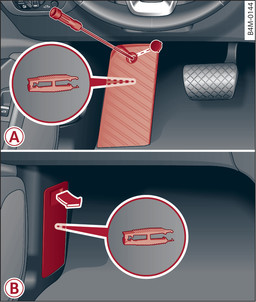

Afbeelding 340-A- Bestuurdersvoetenruimte (wagens met links stuur): Voetensteun, -B- bijrijdersvoetenruimte (wagens met rechts stuur): Afdekking
Afbeelding 340-A- Bestuurdersvoetenruimte (wagens met links stuur): Voetensteun, -B- bijrijdersvoetenruimte (wagens met rechts stuur): Afdekking

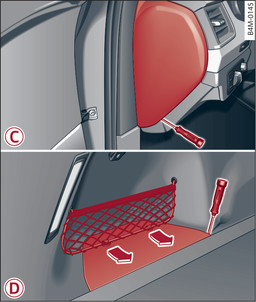

Afbeelding 341-C- Bestuurdersruimte bestuurderszijde (wagens met links of rechts stuur): Afdekking, -D- bagageruimte links: Afdekking
Afbeelding 341-C- Bestuurdersruimte bestuurderszijde (wagens met links of rechts stuur): Afdekking, -D- bagageruimte links: Afdekking
De zekeringen zitten in de voetenruimte onder de voetensteun (wagens met links stuur) -A- Afbeelding340► resp. achter een afdekking (wagens met rechts stuur) -B-. Andere zekeringen zitten aan de voorzijde van de bestuurdersruimte (bestuurderszijde) -C- Afbeelding341► en onder de linkerafdekking in de bagageruimte -D-.
Contact en alle stroomverbruikers uitschakelen.
In de onderstaande tabellen opzoeken welke zekering bij de verbruiker hoort.
Schroevendraaier en omkeerbare Torxdopsleutel uit het wagengereedschap nemen link►.
Voetensteun resp. de betreffende afdekking verwijderen.
Zo nodig de gekleurde kunststof beugel uit de zekeringenhouder trekken Afbeelding►. De kunststof beugel kan daarna worden afgevoerd.
Klem van de achterzijde van de voetensteun -A- resp. afdekking -B- losnemen.
De zekering met de klem eruit trekken.
De doorgebrande zekering alleen vervangen door een zekering met dezelfde sterkte.
Voetensteun resp. de afdekking weer aanbrengen.
Kleuraanduiding van de zekeringen
Kleur
Stroomsterkte
in ampère
Zwart
1
Lila
3
Lichtbruin
5
Bruin
7,5
Rood
10
Blauw
15
Geel
20
Wit of helder
25
Groen
30
Oranje
40
ATTENTIE
Zekeringen niet repareren en een doorgebrande zekering nooit vervangen door een zekering met meer ampère. Er kan schade aan de elektrische installatie optreden - brandgevaar!
VOORZICHTIG
Als een nieuw geplaatste zekering na korte tijd weer doorbrandt, moet de elektrische installatie zo snel mogelijk door een (Audi-)specialist worden gecontroleerd.
Let op
  • Vrije zekeringenplaatsen worden in de onderstaande tabellen niet genoemd.
  • Enkele van de in de onderstaande tabellen vermelde verbruikers horen alleen bij bepaalde type-uitvoeringen of zijn meeruitvoeringen
