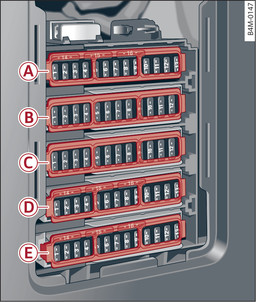

- Fig. 342Vano piedi del conducente (guida a sinistra): portafusibili con mascherina in plastica

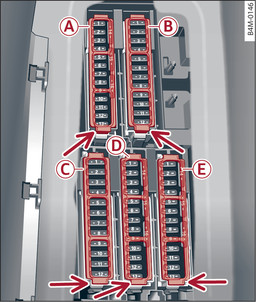

- Fig. 343Vano piedi del passeggero anteriore (guida a destra): portafusibili con mascherina in plastica
Portafusibili -A- (marrone) | |
N° | Utilizzatore |
1 | Riscaldamento albero motore |
2 | Misuratore massa aria |
3 | Diaframmi gas di scarico |
4 | Pompa del vuoto, pompa acqua riscaldamento, sensore particolato, sensore biodiesel |
5 | Sensore luci dei freni |
6 | Valvole motore |
7 | Sonde lambda, debimetro |
8 | Pompa acqua, pompa alta pressione, valvola di regolazione alta pressione, debimetro |
9 | Pompa acqua riscaldamento |
10 | Sensore pressione olio, sensore temperatura olio |
11 | Sensore corsa frizione |
12 | Valvole motore |
13 | Ventilatore del radiatore |
14 | Iniettori |
15 | Bobine di accensione |
16 | Pompa del carburante |
Portafusibili -B- (rosso) | |
N° | Utilizzatore |
1 | Bobine di accensione |
2 | Valvole motore |
5 | Supporti motore |
7 | Cruscotto |
8 | Climatizzatore (ventilatore) |
Portafusibili -C- (nero) | |
N° | Utilizzatore |
1 | Riscaldamento dei sedili anteriori |
2 | Impianto tergicristalli |
3 | Elettronica fari lato sinistro |
4 | Tettuccio panoramico in vetro |
5 | Centralina porta anteriore sinistra |
6 | Prese di corrente |
7 | Centralina porta posteriore destra |
9 | Elettronica fari lato destro |
10 | Impianto lavacristalli/lavafari |
11 | Centralina porta posteriore sinistra |
12 | Riscaldamento autonomo |
Portafusibili -D- (marrone) | |
N° | Utilizzatore |
1 | Ventilazione sedili, riscaldamento sedili, specchio retrovisore, unità di comando del climatizzatore posteriore |
2 | Gateway |
3 | Ampflificatore dell acustica motore/impianto acustico gas di scarico |
5 | Valvola acqua cambio |
8 | Sistema di visione notturna, ionizzatore, HomeLink |
9 | Adaptive cruise control |
11 | Videocamera |
12 | Faro Matrix LED/faro a LED destro |
13 | Faro Matrix LED/faro a LED sinistro |
14 | Tergilunotto |
Portafusibili -E- (rosso) | |
N° | Utilizzatore |
1 | Impianto di allarme antifurto |
2 | Centralina motore |
3 | Supporto lombare |
4 | Innesto marce cambio automatico |
5 | Clacson |
6 | Freno di stazionamento elettromeccanico |
7 | Centralina Gateway |
8 | Illuminazione interno tetto |
10 | Centralina airbag |
11 | Sistema elettronico di controllo della stabilità (ESC) |
12 | Presa diagnosi, sensore luminosità e pioggia |
13 | Climatizzatore |
14 | Centralina porta anteriore destra |
15 | Compressore del climatizzatore |
