Vale per: vetture con telecamera posteriore

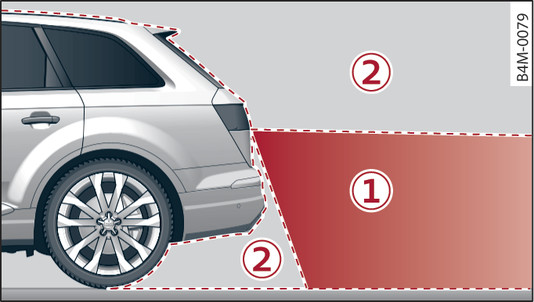

- Fig. 169Campo di rilevamento -1- e area non rilevata -2- dalla telecamera posteriore
- Fig. 170Cofano del bagagliaio: telecamera posteriore
La telecamera posteriore si trova sul retro della vettura, sopra il supporto della targa. L obiettivo della telecamera posteriore fig. 170► non deve essere coperto da depositi di materiale o altro, in quanto ciò potrebbe comprometterne il funzionamento. Per informazioni sulla pulizia si rimanda a link►.
Il campo di rilevamento della telecamera posteriore corrisponde a -1- fig. 169►. Sul display del sistema di infotainment viene visualizzata esclusivamente quest area. Oggetti che si trovano al di fuori dell area -2- non rilevata dalla telecamera non vengono visualizzati.
La precisione delle linee di riferimento e delle superfici blu si riduce quando vi è un anomalia alle sospensioni pneumatiche*, la vettura è sollevata oppure la modalità di abbassamento della coda è attiva, oppure se è impostata l opzione dynamic, allroad* ovvero lift / offroad* link►.
- Osservare le avvertenze ►.
- Per motivi di sicurezza, il sistema non va più utilizzato se la posizione e l angolo di ripresa della telecamera posteriore sono stati modificati, per esempio in seguito a un incidente. Far effettuare un controllo presso un officina specializzata.
- Affidarsi alle immagini trasmesse dalla telecamera posteriore solo se esse sono sufficientemente nitide e chiare. La qualità delle immagini può essere compromessa da diversi fattori, quali fonti luminose sul lato opposto rispetto al senso di marcia, sporcizia sull obiettivo o un guasto tecnico.
- Utilizzare la telecamera posteriore solo quando il cofano è completamente chiuso. Assicurarsi che eventuali accessori montati sulla parte posteriore della vettura non coprano l obiettivo della telecamera posteriore.
- L obiettivo della telecamera ingrandisce e deforma il campo visivo. Gli oggetti vengono visualizzati sullo schermo in modo diverso e impreciso rispetto alla realtà.
- In determinate situazioni, persone od oggetti appaiono sul display più vicini o più lontani di quanto non siano in realtà:
- In presenza di oggetti che non toccano il suolo, come per esempio il paraurti di una vettura parcheggiata, un gancio di traino o la parte posteriore di un camion. In questo caso non utilizzare le linee di riferimento.
- Quando la vettura passa da una superficie in piano a una in salita o in discesa.
- Quando la vettura procede verso oggetti sporgenti.
- Quando il peso del carico è concentrato sulla parte posteriore del Audi Q7.
- Osservare le avvertenze ►.
- Le linee di riferimento arancioni sul display del sistema di infotainment rappresentano l area di manovra della parte posteriore della vettura calcolata in base all angolo di sterzata. La parte anteriore della vettura percorre un arco più ampio rispetto a quella posteriore. Mantenere una distanza sufficiente dagli ostacoli, in modo da non provocare una collisione con lo specchio retrovisore esterno o un angolo della vettura.
