Vale per: vetture con set di fissaggio
Il set di fissaggio impedisce che gli oggetti nel bagagliaio scivolino.

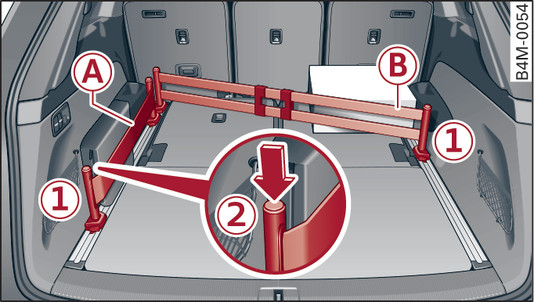

- Fig. 94Bagagliaio: set di fissaggio

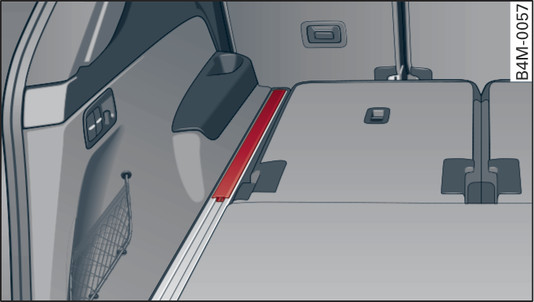

- Fig. 95Bagagliaio: copertura delle guide
Accertarsi che gli schienali siano alzati e la rete divisoria sia agganciata link►.
Montaggio della cinghia di fissaggio -A-
Introdurre gli occhielli di ancoraggio link►.
Premere il tasto -2- dei supporti -1- e inserirli sugli occhielli di ancoraggio fig. 94►.
Accertarsi che i supporti siano agganciati correttamente.
Spostare gli occhielli di ancoraggio, per portare la cinghia di fissaggio nella posizione desiderata link►.
Per tendere la cinghia di fissaggio, premere il tasto -2-.
Montaggio della barra telescopica -B-
Introdurre gli occhielli di ancoraggio link►.
Premere il tasto -2- dei supporti -1- e inserirli sugli occhielli di ancoraggio fig. 94►.
Accertarsi che i supporti siano agganciati correttamente.
Spostare gli occhielli di ancoraggio, per portare la barra telescopica nella posizione desiderata link►.
Premere il supporto -1- verso il basso -2- e spingerlo contemporaneamente nella posizione desiderata afferrandolo con l altra mano nella parte inferiore.
Accertarsi che i supporti siano agganciati correttamente.
Copertura delle guide
All occorrenza la copertura può essere inserita nella guida.
Introdurre la copertura nel profilo della guida fig. 95►.
- Gli schienali devono essere ben fissati in posizione verticale per evitare che gli oggetti trasportati nel bagagliaio possano scivolare in avanti in caso di frenata brusca.
- Oggetti non opportunamente fissati all interno dell abitacolo potrebbero, in caso di manovre brusche o di incidenti, essere proiettati in avanti e ferire gli occupanti.
ATTENZIONE
Se si trasportano persone sulla terza fila di sedili togliere gli occhielli di ancoraggio mobili* e applicare le coperture delle guide per evitare ferimenti terza fila di sedili*fig. 95►.
Avvertenza
Applicare la copertura delle guide, se non si necessita degli occhielli di ancoraggio mobili*. Ciò protegge da sporco e danni.
