Utasításkönyv AUDI Q7 VERSION 2015
►Audi Q7 ►Segíts magadon ►Biztosítékok és... ◀Biztosítékok
Egy átégett biztosíték az átégett fémcsíkról ismerhető fel.

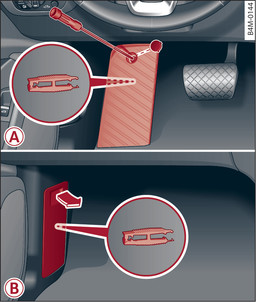

340. ábra-A- A vezető lábtere (balkormányos): lábtámasz, -B- Az első utas lábtere (jobbkormányos): fedél
340. ábra-A- A vezető lábtere (balkormányos): lábtámasz, -B- Az első utas lábtere (jobbkormányos): fedél

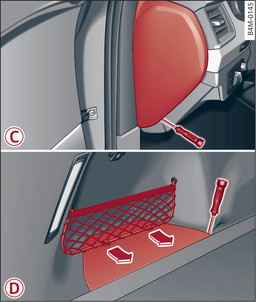

341. ábra-C- Vezetőoldali vezetőtér (balkormányos/jobbkormányos): fedél, -D- A csomagtér bal oldala: fedél
341. ábra-C- Vezetőoldali vezetőtér (balkormányos/jobbkormányos): fedél, -D- A csomagtér bal oldala: fedél
A biztosítékok a lábtérben a lábtámasz alatt (balkormányos) -A- . ábra340►, illetve egy fedél mögött találhatók (jobbkormányos) -B-. További biztosítékok találhatók a vezetőtér homlokoldalán (vezetőoldal) -C- . ábra341► és a csomagtérben a bal oldali fedél alatt -D-.
Kapcsolja ki a gyújtást és az összes fogyasztót.
A következő táblázatokban találja meg, hogy melyik biztosíték tartozik a fogyasztóhoz.
Vegye ki a szerszámkészletből a csavarhúzót és az átdugható Torx-betétet Link►.
Távolítsa el a lábtámaszt, illetve a megfelelő fedelet.
Húzza ki adott esetben a színes műanyag kengyelt a biztosítéktartóból . ábra►. A műanyag kengyel azután megtisztítható.
Vegye ki a csipeszt a lábtámasz hátoldalából -A-, illetve a fedélből -B-.
Húzza ki a biztosítékot a csipesszel.
Csak egy azonos erősségű biztosítékkal cserélje ki az átégett biztosítékot.
Helyezze vissza a lábtámaszt, illetve a fedelet.
A biztosítékok színjelölése
Szín
Áramerősség
amperben
fekete
1
lila
3
világosbarna
5
barna
7,5
piros
10
kék
15
sárga
20
fehér vagy átlátszó
25
zöld
30
narancssárga
40
FIGYELEM
Ne javítsa a biztosítékokat és soha ne cserélje ki az átégett biztosítékot egy nagyobb amperszámú biztosítékkal. Károk keletkezhetnek az elektromos rendszerben - tűzveszély!
VIGYÁZAT
Ha az újonnan behelyezett biztosíték rövid idő elteltével ismét átég, akkor az elektromos berendezést amilyen gyorsan csak lehetséges, ellenőriztesse egy szakszervizben.
Megjegyzés
  • Az üres biztosítékhelyek nincsenek benne a következő táblázatokban.
  • A következő táblázatokban látható felszereltségek némelyike csak meghatározott modellkivitelhez tartozik vagy többletfelszereltségként rendelhető.
