Audi Q7 Segíts magadon Segíts magadon Kerékcsere

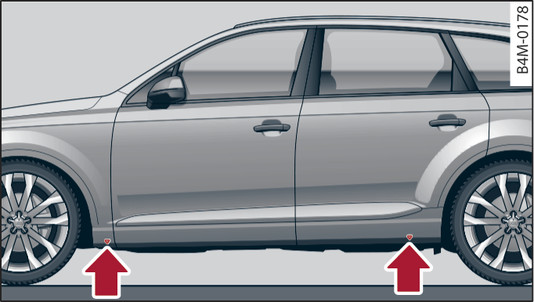

329. ábraKüszöb: jelölések
329. ábraKüszöb: jelölések

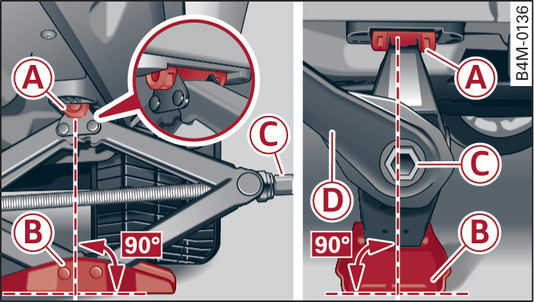

330. ábraAlsó hossztartó: az autóemelő behelyezése
330. ábraAlsó hossztartó: az autóemelő behelyezése
Állítsa az autóemelőt* (szerszámkészlet) egy szilárd alátétre. Adott esetben egy nagyfelületű, stabil alátétet használjon. Csúszós talaj esetén, mint pl. kőburkolat, egy nem csúszós alátétet (pl. egy gumiszőnyeget) használjon .
Keresse meg a küszöbön azt a jelölést, amely a legközelebb fekszik a kicserélendő kerékhez . ábra329. A jelölés mögött az alsó hossztartón található az autóemelő* alátámasztási pontja.
Forgassa az autóemelőt* a hatlapú dugókulcs -C- (szerszámkészlet) segítségével a hossztartón lévő alátámasztási pont alatt olyan magasra, amíg az emelőlapja -A- . ábra330 a számára kialakított műanyag felfogatás alatt áll.
Állítsa be az autóemelőt* úgy, hogy az emelőlapja -A- a hossztartón lévő számára kialakított műanyag alátámasztási pontba akaszkodjon és az alaplapja -B- a talajon teljesen felfeküdjön. Az alaplapnak -B- ekkor függőlegesen kell állnia az alátámasztási pont alatt -A-.
A jármű megemeléséhez dugja a racsnit -D- (szerszámkészlet) a helyes oldalával a hatlapú dugókulcsra -C-.
Mozgassa a racsnit -D- az óramutató járásával megegyező irányba addig ide és oda, amíg a kerék kissé elemelkedik a talajtól.
FIGYELEM
  • Győződjön meg arról, hogy az autóemelő* stabilan áll-e. Csúszós/laza talaj esetén az autóemelő* elcsúszhat/besüppedhet - sérülésveszély!
  • A járművét csak a gyárilag szállított autóemelővel* emelje meg. Más járművek autóemelői esetén a járműve lecsúszhat - sérülésveszély!
  • Az autóemelőt* csak a kijelölt alátámasztási pontokon helyezze el a hossztartón és állítsa be azt. Máskülönben az autóemelő* a jármű nem megfelelő tartásakor elcsúszhat – sérülésveszély!
  • Légrugózással* rendelkező járművek: a hőmérséklet-ingadozások vagy a terhelés változásai miatt a leállított jármű magassága megváltozhat.
  • Ha a járművet megemelte, ne indítsa be a motort - balesetveszély!
  • Ha a jármű alatt dolgozik, azt mindig biztonságosan támassza alá - sérülési veszély!
VIGYÁZAT
A járművet nem szabad a küszöbnél megemelni. Az autóemelőt* csak a hossztartón meghatározott alátámasztási pontoknál szabad megemelni. Máskülönben megsérül a járműve.
