►Audi Q7 ►Dépannage ►Fusibles et ampoules ◀Fusibles

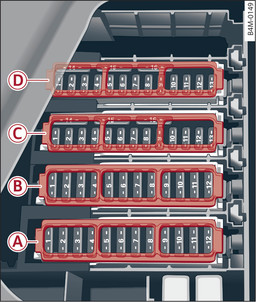

Fig. 345 Coffre à bagages, côté gauche : porte-fusibles avec étrier en plastique
Fig. 345 Coffre à bagages, côté gauche : porte-fusibles avec étrier en plastique
Porte-fusibles -A- (noir)
N°
Consommateurs
5
Suspension pneumatique
6
Boîte de vitesses automatique
8
Chauffage des sièges arrière
9
Feux arrière
10
Rétracteur de ceinture gauche
11
Verrouillage centralisé
12
Hayon électrique
Porte-fusibles -B- (rouge)
N°
Consommateurs
1
Régulateur de soufflante arrière
2
Amplificateur sonore
3
AdBlue
4
Unité de commande arrière du climatiseur
5
Dispositif d attelage (éclairage droit)
6
Moteur de basculement du dispositif d attelage
7
Dispositif d attelage
8
Dispositif d attelage (éclairage gauche)
9
Dispositif d attelage (prise de courant)
11
AdBlue
12
Troisième rangée de sièges
Porte-fusibles -C- (marron)
N°
Consommateurs
2
Téléphone
3
Appui lombaire
4
Audi side assist
5
Rear Seat Entertainment
6
Indicateur de contrôle de la pression des pneus/système de contrôle de la pression des pneus
8
Récepteur radio de chauffage stationnaire
9
Lecteur de CD/DVD
10
Tuner TV
12
HomeLink®
13
Caméra de recul, caméras périmétriques
14
Feux arrière, côté droit
16
Rétracteur de ceinture droite
Porte-fusibles -D- (rouge)
N°
Consommateurs

Non occupé
