Valable pour les véhicules avec caméra de recul

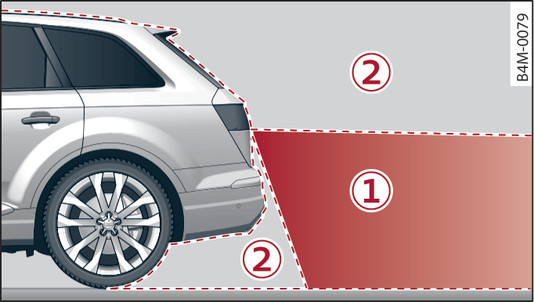

Fig. 169 Zone du champ de vision -1- et zone en dehors du champ de vision -2- de la caméra de recul
Fig. 169 Zone du champ de vision -1- et zone en dehors du champ de vision -2- de la caméra de recul

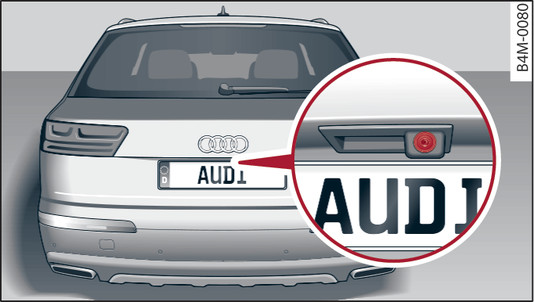

Fig. 170 Hayon : emplacement de montage de la caméra de recul
Fig. 170 Hayon : emplacement de montage de la caméra de recul
La caméra de recul se trouve au-dessus de la plaque minéralogique arrière. Veillez à ce que la lentille de la caméra de recul fig. 170► reste exempte d autocollants, de dépôts, etc. car ces derniers peuvent nuire au fonctionnement de la caméra de recul. Remarques concernant le nettoyage lien►.
Le champ de vision de la caméra de recul correspond à la zone -1- fig. 169►. Seule cette zone est affichée à l écran du combiné d instruments. Les objets qui se trouvent dans la zone -2- ne sont pas affichés.
Les lignes d orientation et les surfaces bleues sont quelque peu inexactes lorsque la suspension pneumatique* est défectueuse, lorsque l assiette du véhicule est relevée, lorsque le mode d abaissement de l arrière du véhicule est activé ou lorsque le mode dynamic, offroad* ou lift / offroad* est sélectionné lien►.
AVERTISSEMENT
  • Veuillez tenir compte des avertissements ►.
  • Pour des raisons de sécurité, n utilisez plus le système si la position et l angle de montage de la caméra ont été modifiés, par ex. suite à un accident. Faites contrôler le système par un atelier spécialisé.
  • N utilisez la caméra de recul que si elle retransmet une image claire et de bonne qualité. La qualité de l image peut être altérée par la lumière en contre-jour, de la saleté sur la lentille ou par un défaut.
  • Utilisez la caméra de recul uniquement lorsque le hayon est complètement fermé. Assurez-vous que les accessoires montés à l arrière du véhicule ne masquent pas le champ de vision de la caméra de recul.
  • La lentille de la caméra grossit et déforme le champ visuel. Les contours des objets affichés à l écran sont imprécis et déformés.
  • Dans certaines situations, les objets ou personnes apparaissent plus proches ou plus éloignés à l écran :
    • Les objets qui ne touchent pas le sol, par ex. le pare-chocs d un véhicule en stationnement, un dispositif d attelage ou l arrière d un camion. Dans ce cas, n utilisez pas les lignes d orientation.
    • Lorsque vous passez, d un plan horizontal à une montée ou à une descente.
    • Lorsque vous vous dirigez vers des objets saillants.
    • Lorsque le véhicule est trop chargé à l arrière.
ATTENTION
  • Veuillez tenir compte des avertissements ►.
  • Les lignes d orientation oranges à l écran du système d infodivertissement indiquent le trajet de la partie arrière du véhicule en fonction de l angle de braquage du volant. L avant du véhicule se déporte plus que l arrière du véhicule. Prévoyez une distance suffisante par rapport à un obstacle pour éviter toute collision avec le rétroviseur extérieur ou avec une aile du véhicule.
