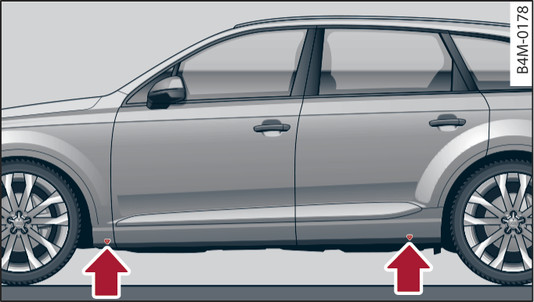

Fig. 329Estribera: marcas
Fig. 329Estribera: marcas

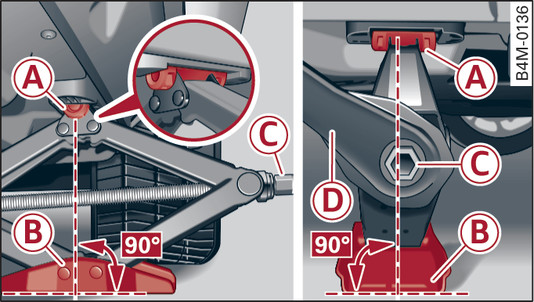

Fig. 330Larguero inferior: colocar el gato
Fig. 330Larguero inferior: colocar el gato
El gato* (herramientas) se deberá colocar sobre una superficie que ofrezca un buen apoyo. Utilice en caso necesario una base amplia y estable. En el caso de firme liso (como, p. ej., baldosas), habría que colocar una base que no resbale (p. ej., una estera de goma) ►.
Busque en la talonera la marca más cercana a la rueda que hay que cambiar fig. 329►. Detrás de la marca, en el larguero inferior, hay un punto de alojamiento para el gato*.
Coloque el gato* con ayuda de la llave de vaso hexagonal -C- (herramientas del Audi Q7) por debajo del punto de apoyo situado en el larguero inferior y súbalo, girando la manivela, hasta que la parte cilíndrica -A- fig. 330► del gato quede por debajo del alojamiento de material sintético previsto para ello.
Coloque el gato* de modo que la parte cilíndrica -A- del mismo quede encarada en el alojamiento de material sintético situado en el larguero inferior y que la placa base -B- se apoye plana sobre el suelo. La placa base -B- debe quedar alineada, en posición vertical, por debajo del punto de apoyo -A-.
Para levantar el Audi Q7 introduzca el maneral de carraca -D- (herramientas del Audi Q7) por el lado correcto en la llave de vaso hexagonal -C-.
Mueva el maneral de carraca -D- en sentido horario hasta que la rueda se separe un poco del suelo.
ATENCIÓN
  • Asegúrese de que el gato* ha quedado en una posición estable. En caso de firme liso/blando el gato* puede resbalar/hundirse. ¡Peligro de lesiones!
  • Eleve su Audi Q7 únicamente con el gato* suministrado de fábrica. Su Audi Q7 puede resbalar si utiliza gatos de otros automóviles. ¡Peligro de lesiones!
  • Coloque el gato* únicamente en los puntos de apoyo previstos para ello en el larguero inferior y póngalo en posición. De lo contrario, el gato* puede resbalar si no está bien colocado en el Audi Q7. ¡Peligro de resultar herido!
  • Audi Q7s con suspensión neumática*: la altura del Audi Q7 puede modificarse de un modo automático, cuando el Audi Q7 está aparcado, debido a cambios de temperatura y de carga.
  • No arranque nunca el motor estando el Audi Q7 elevado. ¡Peligro de lesiones!
  • Si hay que realizar trabajos debajo del Audi Q7, éste se deberá asegurar utilizando caballetes adecuados. ¡Peligro de lesiones!
CUIDADO
El Audi Q7 no se debe levantar por la talonera. Coloque el gato* únicamente en los puntos de alojamiento previstos para ello en el larguero inferior. De lo contrario se dañará su Audi Q7.
