Audi Q7 verze roku 2015 Výměna pojistek

Návod k obsluze AUDI Q7 verze roku 2015

►Audi Q7 ►Svépomoc ►Pojistky a žárovky ◀Pojistky

Spálenou pojistku poznáte podle roztaveného kovového pásku.

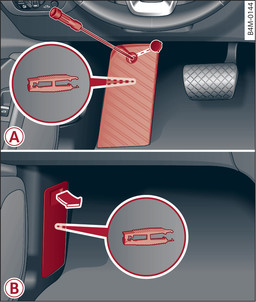

: Obr. 340 -A- prostor nohou řidiče (vozidlo s řízením vlevo): opěrka nohou, -B- prostor nohou spolujezdce (vozidlo s řízením vpravo): kryt

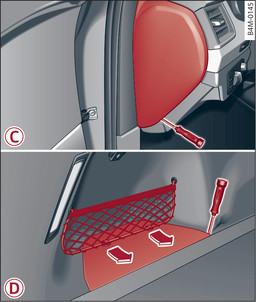

: Obr. 341 -C- kabina na straně řidiče (vozidlo s řízením vlevo/s řízením vpravo): kryt, -D- zavazadlový prostor vlevo: kryt

Pojistky jsou v prostoru nohou pod opěrkou nohou (vozidlo s řízením vlevo) -A- obr. 340►, resp. za krytem (vozidlo s řízením vpravo) -B-. Další pojistky jsou na čelní straně kabiny (strana řidiče) -C- obr. 341► pod krytem vlevo v zavazadlovém prostoru -D-.

Vypněte zapalování a všechny spotřebiče.

V následující tabulce najdete, které pojistka patří ke kterému spotřebiči.

Z palubního nářadí vyjměte šroubovák a výměnný nástavec Torx Odkaz►.

Odstraňte opěrku nohou, resp. příslušný kryt.

Vytáhněte příp. barevný plastový třmen z nosníku pojistek obr. ►. Plastový třmen pak můžete zlikvidovat.

Ze zadní strany opěrky nohou -A-, resp. krytu -B- vyjměte svorku.

Pojistku vytáhněte svorkou.

Spálenou pojistku nahraďte pouze pojistkou o stejné hodnotě.

Opěrku nohou, resp. kryt nasaďte opět nasaďte.

Barevné označení pojistek

Barva	Proud v ampérech
černá	1
fialová	3
světle hnědá	5
hnědá	7,5
červená	10
modrá	15
žlutá	20
bílá nebo průsvitná	25
zelená	30
oranžová	40

POZOR

Pojistky neopravujte a nikdy nenahrazujte přepálenou pojistku pojistkou s vyšším ampérovým číslem. Mohly by vzniknout škody na elektrickém zařízení - nebezpečí požáru!

UPOZORNĚNÍ

Pokud se nová pojistka po krátké době opět spálí, nechte elektrické zařízení co nejdříve zkontrolovat v některém z odborných servisů.

Poznámka

Neobsazená místa pro pojistky nejsou v tabulkách uváděna.

Některá vybavení uvedená v následujících tabulkách patří jen k určitým modelům nebo jsou součástí rozšířeného vybavení.
