Audi Q7 verze roku 2015 Zvednutí vozidla

Návod k obsluze AUDI Q7 verze roku 2015

►Audi Q7 ►Svépomoc ►Svépomoc ◀Výměna kola

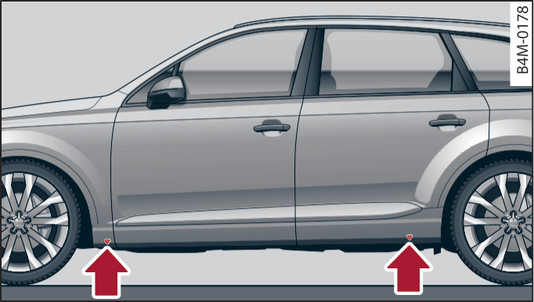

: Obr. 329 Práh: značky

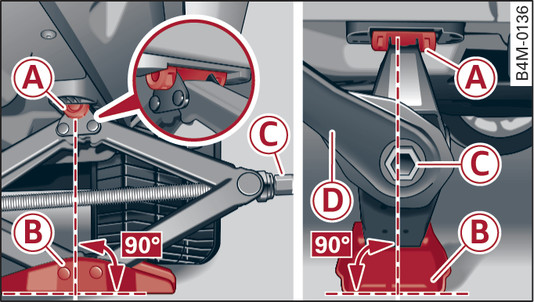

: Obr. 330 Práh: nasazení zvedáku

Postavte zvedák^* (palubní nářadí) na pevný podklad. případně použijte nějakou velkou, stabilní podložku. Na hladkém podkladu, jako např. na dlažbě, použijte protiskluznou podložku (např. gumový kobereček) ►.

Vyhledejte značku v pRAHu na straně vozidla co nejblíže vyměňovanému kolu obr. 329►. Za značkou je na pRAHu upevňovací bod pro palubní zvedák^*.

Pomocí šestihranného nástrčného klíče -C- (palubní nářadí) vytočte palubní zvedák^* pod upínacím bodem na pRAHu tak vysoko, až je jeho válec -A- obr. 330► pod speciálním plastovým uchycením.

Zvedák^* vyrovnejte tak, aby jeho válec -A- zapadl do plastového uchycení v pRAHu a podstavec zvedáku -B- stál rovně na zemi. Základna -B- musí přitom být ve svislé poloze pod upínacím bodem -A-.

Pro zvednutí vozidla zasuňte ráčnu -D- (palubní nářadí) správnou stranou na nástrčný šestihran -C-.

Otáčejte ráčnou -D- ve směru hodinových ručiček tak dlouho sem a tam, dokud se kolo trochu nezvedne od země.

POZOR

Ujistěte se, že je zvedák^* stabilní. Na kluzkém/měkkém podkladu může zvedák^* sklouznout/zanořit se - nebezpečí zranění!

Zvedákem^* dodávaným z výroby k tomuto vozidlu zvedejte pouze své vozidlo. Při použití zvedáku jiného vozidla může vaše vozidlo sklouznout – nebezpečí poranění!

Zvedák^* nasazujte pouze na speciální upínací body na pRAHu a přitom zvedák srovnejte. Jinak může zvedák^* při nedostatečném uchycení sklouznout - nebezpečí poranění!

Vozidla se vzduchovým pružením^*: kolísání teploty nebo změny zatížení mohou měnit světlou výšku odstaveného vozidla.

Nikdy nestartujte motor zvednutého vozidla - nebezpečí nehody!

Pokud pracujete pod zvednutým vozidlem, musíte ho bezpečně podepřít vhodnými podpěrami - nebezpečí poranění!

UPOZORNĚNÍ

Vozidlo nesmí být zvedáno za práh. Zvedák^* nasazujte pouze na označené upínací body na pRAHu. Jinak se vozidlo poškodí.
