►Audi Q7 ►Asistence řidiče ►Pomoci při parko... ◀Zpětná kamera

Platí pro vozidla se zpětnou kamerou

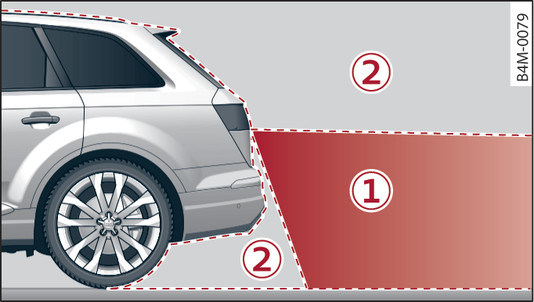

: Obr. 169 Oblast snímání -1- a zpětnou kamerou nesnímaná oblast -2-

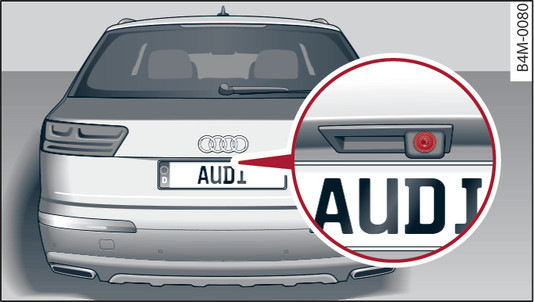

: Obr. 170 Kapota zavazadlového prostoru: umístění zpětné kamery

Zpětná kamera je nad zadním nosičem registrační značky. Mějte na paměti, že čočka zpětné kamery obr. 170► nesmí být zakrytá nálepkami, usazeninami apod., protože by se mohla omezit funkce zpětné kamery. Pokyny k čistění Odkaz►,

Oblast snímání zpětné kamery odpovídá -1- obr. 169►. Na displeji Infotainmentu se zobrazuje výhradně tato oblast. Předměty, které jsou v oblasti nesnímané kamerou -2-, se nezobrazují.

Přesnost orientačních čar a modrých ploch se snižuje, když je vzduchové pružení^* vadné, vozidlo je zvednuté nebo když je snížení zadní části aktivní nebo je nastavený režim dynamic, allroad^*, resp. lift / offroad^* Odkaz►.

POZOR

Respektujte varovné pokyny ►.

Pokud se změní pozice a úhel zabudování zpětné kamery, např. po nehodě, systém z bezpečnostních důvodů dále nepoužívejte. Nechte ho zkontrolovat v některém z odborných servisů.

Zpětnou kameru používejte jako podporu pouze tehdy, když poskytuje dobrý a jasný obraz. Obraz může být například ovlivněn protisvětlem, znečištěním čočky nebo nějakou závadou.

Zpětnou kameru používejte pouze při zcela zavřené kapotě zavazadlového prostoru. Dbejte, aby předměty namontované na zádi vozidla nezakrývaly výhled zpětné kamery.

Čočka kamery zvětšuje a zkresluje zorné pole. Objekty na obrazovce jsou změněné a nepřesně zobrazované.

V určitých situacích se osoby nebo objekty jeví na displeji bližší nebo vzdálenější:
- U objektů, které se nedotýkají země, např. nárazník zaparkovaného vozidla, závěsné zařízení nebo záď nákladního automobilu. V takovém případě nepoužívejte pomocné čáry.
- Když najíždíte z vodorovné plochy do stoupání nebo klesání.
- Když přijíždíte k předmětům před vámi.
- Pokud je vozidlo naloženo k zádi.

UPOZORNĚNÍ

Respektujte varovné pokyny ►.

Oranžové orientační čáry na displeji Infotainmentu představují jízdní dráhu zádě vozidla v závislosti na natočení volantu. Přední část vozidla silně vybočuje proti zádi. Dodržujte dostatečný odstup od překážky, aby nedošlo ke kolizi zrcátka nebo zádi vozidla s překážkou.
