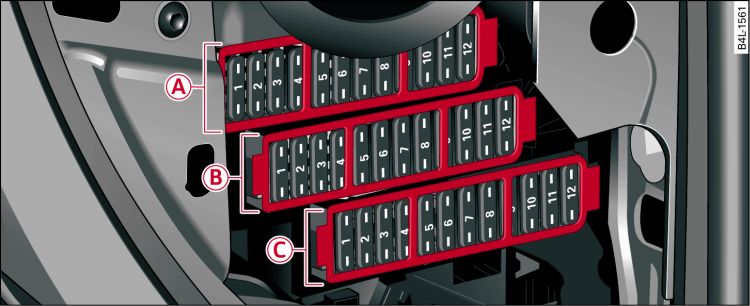

- Илл.1 Приборы управления справа: блок предохранителей с пластмассовой скобой
Расположение предохранителей в автомобиле с левосторонним рулевым управлением
| № |
Потребитель |
Ампер |
|---|---|---|
| Блок предохранителей -A- (черный цвет) | ||
| 1 |
Система обогрева задних сидений |
20 |
| 2 |
Телефон, устройство подготовки подключения мобильного телефона, карт-ридер |
5 |
| 3 |
Обогрев передних сидений/вентиляция сидений (правая сторона автомобиля) |
30/15 |
| 4 |
Электронная программа стабилизации (ESP) |
20 |
| 5 |
Блок управления дверью (правая сторона автомобиля) |
15 |
| 6 |
Розетки сзади |
25 |
| 7 |
Поясничная опора сиденья переднего пассажира |
10 |
| 8 |
Передний прикуриватель |
20 |
| 9 |
Розетки спереди |
25 |
| 10 |
Органы управления кондиционером |
10 |
| 11 |
Холодильник |
15 |
| 12 |
Интеллигентный модуль мощности со стороны переднего пассажира |
15 |
| Блок предохранителей -B- (коричневый цвет) | ||
| 1 |
Электроника фар (правая сторона автомобиля) |
10 |
| 2 |
Регулирование дорожного просвета |
5 |
| 3 |
Подключение для телефона |
5 |
| 4 |
Система помощи при смене полосы движения |
5 |
| 5 |
Электронная программа стабилизации (ESP) |
5 |
| 6 |
Автоматическая коробка передач |
5/20 |
| 7 |
Электронная программа стабилизации (ESP) |
5 |
| 8 |
Кулиса переключения в автоматической коробке передач |
5 |
| 9 |
Система помощи при парковке |
5 |
| 10 |
Подушка безопасности |
5 |
| 11 |
Система обогрева задних сидений |
5 |
| 12 |
кондиционера; |
5 |
| Блок предохранителей -C- (красный цвет) | ||
| 1 |
Приборная панель |
10 |
| 2 |
Камера для парковки задним ходом |
5 |
| 3 |
CD-проигрыватель, дисковод DVD-дисков |
5 |
| 4 |
дисплея MMI |
5 |
| 5 |
Автоматическая коробка передач |
15 |
| 6 |
Автоматическая коробка передач/масляный насос коробки передач |
30 |
| 7 |
Панорамная стеклянная панель крыши, сегмент 1 |
20 |
| 8 |
Панорамная стеклянная панель крыши, сегмент 2 |
20 |
| 9 |
Штора панорамной стеклянной панели крыши |
20 |
| 11 |
Стеклоподъемники (правая сторона автомобиля) |
35 |
| 12 |
Задний элемент управления кондиционером |
10 |
Расположение предохранителей в автомобиле с правосторонним рулевым управлением
| № |
Потребитель |
Ампер |
|---|---|---|
| Блок предохранителей -A- (черный цвет) | ||
| 1 |
Система обогрева задних сидений |
20 |
| 2 |
Телефон, устройство подготовки подключения мобильного телефона, карт-ридер |
5 |
| 3 |
Обогрев передних сидений/вентиляция сидений (правая сторона автомобиля) |
30/15 |
| 4 |
Электронная программа стабилизации (ESP) |
20 |
| 5 |
Блок управления дверью (правая сторона автомобиля) |
15 |
| 6 |
Интеллигентный модуль мощности со стороны водителя |
30 |
| 7 |
Поясничная опора сиденья водителя |
10 |
| 8 |
Интеллигентный модуль мощности освещения (левая сторона автомобиля) |
25 |
| 9 |
Интеллигентный модуль мощности освещения (правая сторона автомобиля) |
25 |
| 10 |
Приборная панель |
10 |
| 11 |
Холодильник |
15 |
| 12 |
Интеллигентный модуль мощности со стороны переднего пассажира |
15 |
| Блок предохранителей -B- (коричневый цвет) | ||
| 1 |
Электроника фар (правая сторона автомобиля) |
10 |
| 2 |
Регулирование дорожного просвета |
5 |
| 3 |
Подключение для телефона |
5 |
| 4 |
Система помощи при смене полосы движения |
5 |
| 5 |
Электронная программа стабилизации (ESP) |
5 |
| 6 |
Автоматическая коробка передач |
5/20 |
| 7 |
Электронная программа стабилизации (ESP) |
5 |
| 8 |
Кулиса переключения в автоматической коробке передач |
5 |
| 9 |
Система помощи при парковке |
5 |
| 10 |
Блок управления «Gateway» |
5 |
| 11 |
Клемма 15 (салон) |
5 |
| 12 |
Регулятор угла наклона фар |
5 |
| Блок предохранителей -C- (красный цвет) | ||
| 1 |
Приборная панель |
10 |
| 2 |
Камера для парковки задним ходом |
5 |
| 3 |
CD-проигрыватель, дисковод DVD-дисков |
5 |
| 4 |
дисплея MMI |
5 |
| 5 |
Автоматическая коробка передач |
15 |
| 6 |
Автоматическая коробка передач/масляный насос коробки передач |
30 |
| 7 |
Панорамная стеклянная панель крыши, сегмент 1 |
20 |
| 8 |
Панорамная стеклянная панель крыши, сегмент 2 |
20 |
| 9 |
Штора панорамной стеклянной панели крыши |
20 |
| 10 |
Электронный замок зажигания,
Электрическая регулировка рулевой колонки |
30 |
| 11 |
Стеклоподъемники (правая сторона автомобиля) |
35 |
| 12 |
Модуль переключателей рулевой колонки |
10 |
