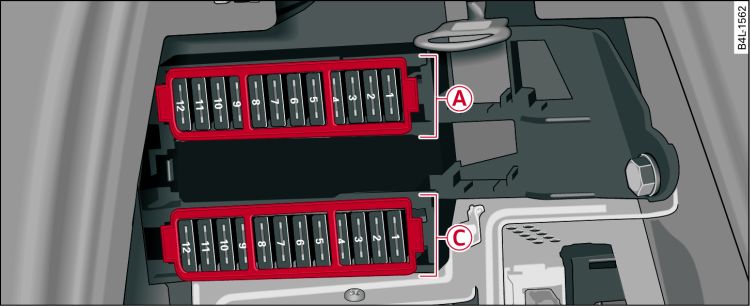

- Fig. 1 Bagageira, lado direito: porta-fusíveis com estribo de plástico
| Nº |
Consumidor |
Ampere |
|---|---|---|
| Porta-fusíveis -A- (preto) | ||
| 1 |
Rear Seat Entertainment |
15 |
| 2 |
Aquecimento AdBlue |
30 |
| 5 |
Auxiliar de estacionamento |
5 |
| 6 |
Módulo de potência inteligente conforto 2
(lado direito do veículo) |
15 |
| 7 |
Módulo de potência inteligente conforto 2
(lado esquerdo do veículo) |
15 |
| 8 |
Aquecimento estacionário |
5 |
| 9 |
Tomada no porta-bagagens |
20 |
| 10 |
Módulo de potência inteligente conforto 1
(lado direito do veículo) |
20 |
| 11 |
Unidade de comando de conforto |
15 |
| 12 |
Módulo de potência inteligente conforto 1
(lado esquerdo do veículo) |
30 |
| Porta-fusíveis -C- (vermelho) | ||
| 1 |
Rádio |
7,5/30 |
| 2 |
Sintonizador de TV |
5 |
| 3 |
Digital Signal Processing (DSP)/
Amplificador BOSE |
30 |
| 4 |
Amplificador Bang & Olufsen |
30 |
| 5 |
Regulação do nível |
15 |
| 6 |
Auxiliar de fecho da tampa |
20 |
| 7 |
Tampa do porta-bagagens eléctrica |
30 |
| 8 |
Tampa do porta-bagagens eléctrica |
30 |
| 9 |
Dispositivo de engate de reboque |
15 |
| 10 |
Dispositivo de engate de reboque (lado esquerdo do veículo) |
20 |
| 11 |
Dispositivo de engate de reboque (lado direito do veículo) |
20 |
| 12 |
Dispositivo de engate de reboque (motor de rotação) |
25 |
