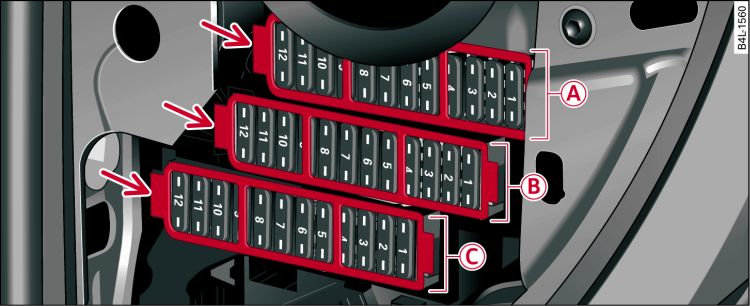

- Fig. 1 Tablier, lado esquerdo: porta-fusíveis com estribo de plástico
- Fig. 2 Painel de bordo, lado esquerdo: tampa da caixa de fusíveis
- Fig. 3 Bagageira, direita: revestimento lateral
Um fusível queimado é identificável pela tira de metal fundida.
Os fusíveis estão localizados na face frontal esquerda e direita do painel de bordo e atrás do revestimento lateral da direita da bagageira.
Desligar a ignição e o consumidor abrangido.
A partir das tabelas seguintes, apurar qual o fusível que corresponde ao consumidor.
Remover a respectiva cobertura.
Se for necessário remover a patilha de plástico roxa1), puxá-lo pelo lado mais estreito para fora da caixa de fusíveis Fig. 1.
Retirar a pinça do lado interior da tampa da caixa de fusíveis Fig. 2.
Extrair o fusível com a pinça e substituí-lo por um fusível novo com a mesma amperagem.
ATENÇÃO!
Nunaca repare fusíveis nem substitua um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema eléctrico - perigo de incêncio!
Cuidado!
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema eléctrico deverá ser inspeccionado, quanto antes, por um serviço de assistência técnica.
Nota
- Os lugares dos fusíveis não ocupados não são referidos nas tabelas.
- Alguns dos equipamentos apresentados nas tabelas seguintes fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
1) Após a desmontagem, pode-se deitar fora a patilha de plástico.
