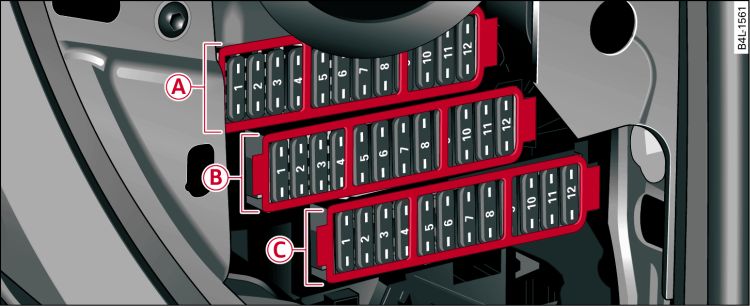

- Afb.1 Rechts in bestuurdersruimte: Zekeringenhouder met kunststof beugel
Zekeringenoverzicht, wagens met links stuur
| Nr. |
Verbruiker |
Ampère |
|---|---|---|
| Zekeringenhouder -A- (zwart) | ||
| 1 |
Stoelverwarming achterin |
20 |
| 2 |
Telefoon, mobiele-telefoonvoorbereiding, kaartlezer |
5 |
| 3 |
Stoelverwarming voor/stoelventilatie (rechterwagenzijde) |
30/15 |
| 4 |
Elektronisch stabiliseringsprogramma (ESP) |
20 |
| 5 |
Portierregelapparaat (rechterwagenzijde) |
15 |
| 6 |
Stopcontacten achterin |
25 |
| 7 |
Lendensteun bijrijdersstoel |
10 |
| 8 |
Sigarettenaansteker voorin |
20 |
| 9 |
Stopcontacten voorin |
25 |
| 10 |
Aircobedieningselement |
10 |
| 11 |
Koelbox |
15 |
| 12 |
Intelligente vermogensmodule bijrijder |
15 |
| Zekeringenhouder -B- (bruin) | ||
| 1 |
Koplampelektronica (rechterwagenzijde) |
10 |
| 2 |
Niveauregeling |
5 |
| 3 |
Telefoonvoorbereiding |
5 |
| 4 |
Rijstrookwisselhulp |
5 |
| 5 |
Elektronisch stabiliseringsprogramma (ESP) |
5 |
| 6 |
Automatische versnellingsbak |
5/20 |
| 7 |
Elektronisch stabiliseringsprogramma (ESP) |
5 |
| 8 |
Schakelcoulisse automatische versnellingsbak |
5 |
| 9 |
Parkeerhulp |
5 |
| 10 |
Airbag |
5 |
| 11 |
Stoelverwarming achterin |
5 |
| 12 |
Airconditioning |
5 |
| Zekeringenhouder -C- (rood) | ||
| 1 |
Instrumentenpaneel |
10 |
| 2 |
Achteruitrijcamera |
5 |
| 3 |
Cd-speler, dvd-speler |
5 |
| 4 |
MMI-scherm |
5 |
| 5 |
Automatische versnellingsbak |
15 |
| 6 |
Automatische versnellingsbak/ATF-pomp |
30 |
| 7 |
Glazen panoramadak segment 1 |
20 |
| 8 |
Glazen panoramadak segment 2 |
20 |
| 9 |
Rolgordijn glazen panoramadak |
20 |
| 11 |
Ruitbediening (rechterwagenzijde) |
35 |
| 12 |
Bedieningspaneel airconditioning achterin |
10 |
Zekeringenoverzicht, wagens met rechts stuur
| Nr. |
Verbruiker |
Ampère |
|---|---|---|
| Zekeringenhouder -A- (zwart) | ||
| 1 |
Stoelverwarming achterin |
20 |
| 2 |
Telefoon, mobiele-telefoonvoorbereiding, kaartlezer |
5 |
| 3 |
Stoelverwarming voor/stoelventilatie (rechterwagenzijde) |
30/15 |
| 4 |
Elektronisch stabiliseringsprogramma (ESP) |
20 |
| 5 |
Portierregelapparaat (rechterwagenzijde) |
15 |
| 6 |
Intelligente vermogensmodule bestuurder |
30 |
| 7 |
Lendensteun bestuurdersstoel |
10 |
| 8 |
Intelligente vermogensmodule verlichting (linkerwagenzijde) |
25 |
| 9 |
Intelligente vermogensmodule verlichting (rechterwagenzijde) |
25 |
| 10 |
Instrumentenpaneel |
10 |
| 11 |
Koelbox |
15 |
| 12 |
Intelligente vermogensmodule bijrijder |
15 |
| Zekeringenhouder -B- (bruin) | ||
| 1 |
Koplampelektronica (rechterwagenzijde) |
10 |
| 2 |
Niveauregeling |
5 |
| 3 |
Telefoonvoorbereiding |
5 |
| 4 |
Rijstrookwisselhulp |
5 |
| 5 |
Elektronisch stabiliseringsprogramma (ESP) |
5 |
| 6 |
Automatische versnellingsbak |
5/20 |
| 7 |
Elektronisch stabiliseringsprogramma (ESP) |
5 |
| 8 |
Schakelcoulisse automatische versnellingsbak |
5 |
| 9 |
Parkeerhulp |
5 |
| 10 |
Regelapparaat gateway |
5 |
| 11 |
Contact 15 (interieur) |
5 |
| 12 |
Lichtbundelhoogteverstelling |
5 |
| Zekeringenhouder -C- (rood) | ||
| 1 |
Instrumentenpaneel |
10 |
| 2 |
Achteruitrijcamera |
5 |
| 3 |
Cd-speler, dvd-speler |
5 |
| 4 |
MMI-scherm |
5 |
| 5 |
Automatische versnellingsbak |
15 |
| 6 |
Automatische versnellingsbak/ATF-pomp |
30 |
| 7 |
Glazen panoramadak segment 1 |
20 |
| 8 |
Glazen panoramadak segment 2 |
20 |
| 9 |
Rolgordijn glazen panoramadak |
20 |
| 10 |
Elektronisch contactslot,
elektronische stuurkolomverstelling |
30 |
| 11 |
Ruitbediening (rechterwagenzijde) |
35 |
| 12 |
Schakelaarmodule stuurkolom |
10 |
