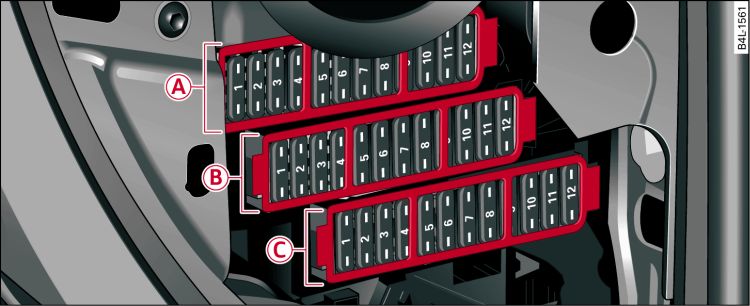

- Fig. 1 Cruscotto, lato destro: portafusibili con mascherina in plastica
Schema di collegamento dei fusibili in vetture con guida a sinistra
| N° |
Utilizzatore |
Ampere |
|---|---|---|
| Portafusibili -A- (nero) | ||
| 1 |
Riscaldamento sedili posteriori |
20 |
| 2 |
Telefono, predisposizione cellulare, lettore schede |
5 |
| 3 |
Riscaldamento sedili anteriori/ventilazione sedili (lato destro) |
30/15 |
| 4 |
Sistema elettronico di controllo della stabilità (ESP) |
20 |
| 5 |
Centralina porte (lato destro della vettura) |
15 |
| 6 |
Prese elettriche posteriori |
25 |
| 7 |
Supporto lombare del sedile del passeggero |
10 |
| 8 |
Accendisigari anteriore |
20 |
| 9 |
Prese elettriche anteriori |
25 |
| 10 |
Unità di comando climatizzatore |
10 |
| 11 |
Frigobar |
15 |
| 12 |
Modulo integrato passeggero |
15 |
| Portafusibili -B- (marrone) | ||
| 1 |
Elettronica fari (lato destro della vettura) |
10 |
| 2 |
Regolazione dell'assetto |
5 |
| 3 |
Predisposizione telefono |
5 |
| 4 |
Sistema di assistenza per il cambio di corsia |
5 |
| 5 |
Sistema elettronico di controllo della stabilità (ESP) |
5 |
| 6 |
Cambio automatico |
5/20 |
| 7 |
Sistema elettronico di controllo della stabilità (ESP) |
5 |
| 8 |
Griglia del cambio automatico |
5 |
| 9 |
Sistema di ausilio al parcheggio |
5 |
| 10 |
Airbag |
5 |
| 11 |
Riscaldamento sedili posteriori |
5 |
| 12 |
Climatizzatore |
5 |
| Portafusibili -C- (rosso) | ||
| 1 |
Quadro strumenti |
10 |
| 2 |
Telecamera posteriore |
5 |
| 3 |
Lettore CD/DVD |
5 |
| 4 |
Display MMI |
5 |
| 5 |
Cambio automatico |
15 |
| 6 |
Cambio automatico/pompa dell'olio del cambio |
30 |
| 7 |
Tettuccio panoramico in vetro 1° segmento |
20 |
| 8 |
Tettuccio panoramico in vetro 2° segmento |
20 |
| 9 |
Tendina del tettuccio panoramico in vetro |
20 |
| 11 |
Alzacristalli elettrici (lato destro) |
35 |
| 12 |
Unità dei comandi del climatizzatore (zona posteriore) |
10 |
Schema di collegamento dei fusibili in vetture con guida a destra
| N° |
Utilizzatore |
Ampere |
|---|---|---|
| Portafusibili -A- (nero) | ||
| 1 |
Riscaldamento sedili posteriori |
20 |
| 2 |
Telefono, predisposizione cellulare, lettore schede |
5 |
| 3 |
Riscaldamento sedili anteriori/ventilazione sedili (lato destro) |
30/15 |
| 4 |
Sistema elettronico di controllo della stabilità (ESP) |
20 |
| 5 |
Centralina porte (lato destro della vettura) |
15 |
| 6 |
Modulo integrato conducente |
30 |
| 7 |
Supporto lombare del sedile del conducente |
10 |
| 8 |
Modulo integrato luci (lato sinistro della vettura) |
25 |
| 9 |
Modulo integrato luci (lato destro della vettura) |
25 |
| 10 |
Quadro strumenti |
10 |
| 11 |
Frigobar |
15 |
| 12 |
Modulo integrato passeggero |
15 |
| Portafusibili -B- (marrone) | ||
| 1 |
Elettronica fari (lato destro della vettura) |
10 |
| 2 |
Regolazione dell'assetto |
5 |
| 3 |
Predisposizione telefono |
5 |
| 4 |
Sistema di assistenza per il cambio di corsia |
5 |
| 5 |
Sistema elettronico di controllo della stabilità (ESP) |
5 |
| 6 |
Cambio automatico |
5/20 |
| 7 |
Sistema elettronico di controllo della stabilità (ESP) |
5 |
| 8 |
Griglia del cambio automatico |
5 |
| 9 |
Sistema di ausilio al parcheggio |
5 |
| 10 |
Centralina Gateway |
5 |
| 11 |
Morsetto 15 (abitacolo) |
5 |
| 12 |
Regolazione profondità fari |
5 |
| Portafusibili -C- (rosso) | ||
| 1 |
Quadro strumenti |
10 |
| 2 |
Telecamera posteriore |
5 |
| 3 |
Lettore CD/DVD |
5 |
| 4 |
Display MMI |
5 |
| 5 |
Cambio automatico |
15 |
| 6 |
Cambio automatico/pompa dell'olio del cambio |
30 |
| 7 |
Tettuccio panoramico in vetro 1° segmento |
20 |
| 8 |
Tettuccio panoramico in vetro 2° segmento |
20 |
| 9 |
Tendina del tettuccio panoramico in vetro |
20 |
| 10 |
Blocchetto di accensione elettronico,
Regolazione elettrica del piantone sterzo |
30 |
| 11 |
Alzacristalli elettrici (lato destro) |
35 |
| 12 |
Modulo interruttori piantone sterzo |
10 |
